Extensión de audio RCA hasta 1 km

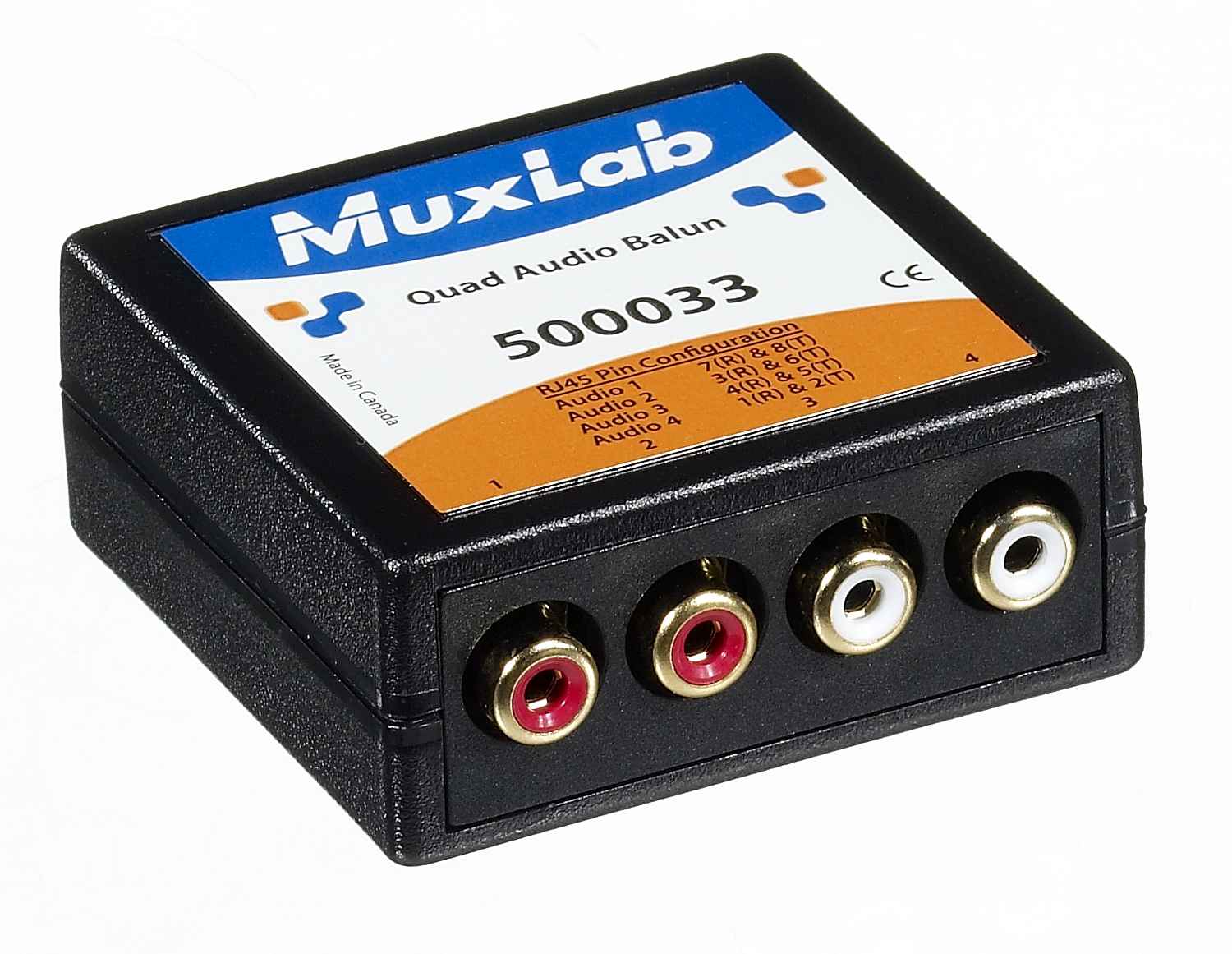

Guía rápida de instalación del Quad Audio Balun MuxLab 500033. Extiende cuatro señales RCA individuales o dos señales RCA estéreo de nivel de línea mediante cable Cat5e/6 a distancias de hasta 1.000 m (3.250 ft) sin pérdida de calidad.
500033 | Instalación y uso
Audio Hi-Fi sobre Cat5e/6.
El 500033 permite extender señales de audio Hi-Fi de alta calidad aprovechando la infraestructura de cableado estructurado existente, eliminando la necesidad de cableado analógico de largo recorrido.
El balun debe usarse siempre en pares: un transmisor y un receptor. Utilice cable Cat5e/6 de cobre UTP sin empalmes intermedios para garantizar la respuesta de frecuencia completa a la distancia máxima.
- Placas de pared: 500033-WP-US (Decora) y 500033-WP-UK
- Compatible con baluns: 500019 (RCA simple) y 500028 (RCA dual)
El 500033 opera en configuración punto a punto. Conecte la unidad transmisora junto a la fuente de audio y la receptora junto al destino. Ambas unidades son idénticas.
Conecte las fuentes de audio (reproductores, mezcladores, amplificadores) a los conectores RCA del primer balun (transmisor), respetando los códigos de color.
Tienda un cable Cat5e/6 UTP de cobre entre la ubicación de la fuente y el destino (máximo 1.000 m). Conéctelo al puerto RJ-45 de cada balun.
Conecte los RCA del segundo balun (receptor) a la entrada del amplificador, ecualizador u otro equipo de destino, respetando los colores.
Encienda los equipos de audio. No se requiere alimentación externa ni configuración de software. Verifique nivel de señal en el destino.
Señal de audio sin pérdidas, idéntica calidad en origen y destino en todo el rango de distancia.
Respuesta en frecuencia completa de audio de alta fidelidad en toda la distancia soportada.
Sin configuración, sin drivers, sin alimentación adicional. Conecte y funciona de inmediato.
Aprovecha el cableado Cat5e/6 ya instalado, reduciendo costos de obra civil.
Hembra con código de colores para identificación rápida de canales y polaridad.
Extiende señales de audio Hi-Fi hasta 3.250 ft (1 km) en un solo cable Cat5e/6.
500033 | Especificaciones técnicas
Cuatro canales en un cable.
- Modo A: 4× señales RCA individuales (mono)
- Modo B: 2× señales RCA estéreo de nivel de línea
Si hay zumbido o ruido, verifique que el cable no discurra paralelo a cableado eléctrico o de potencia. Use cable UTP de cobre sólido. Evite empalmes en el recorrido. Si persiste, pruebe con un recorrido alternativo de cable.
| Especificaciones técnicas — MuxLab 500033 | |
|---|---|
| Modelo | Quad Audio Balun |
| Fabricante | MuxLab |
| Tipo de señal | Audio analógico sin compresión |
| Señales soportadas | 4× RCA individuales o 2× RCA estéreo de nivel de línea |
| Respuesta en frecuencia | 20 Hz a 20 kHz (rango completo de audio Hi-Fi) |
| Tipo de cable | Cat5e/6 cobre UTP |
| Configuración | Punto a punto (requiere par de baluns) |
| Distancia máxima | 1.000 m (3.250 ft) |
| Conectores | RCA hembra con código de colores |
| Alimentación | Sin alimentación requerida (pasivo) |
| Dimensiones | 61 × 57 × 25 mm |
| Peso | 0,103 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Zumbido (hum) | Interferencia de red eléctrica | Aleje el cable Cat5e/6 del cableado eléctrico. |
| Sin señal | RCA desconectado o cable roto | Verifique conexiones RCA y continuidad del cable Cat5e/6. |
| Nivel bajo | Señal de entrada débil | Revise que la fuente sea de nivel de línea adecuado. |
| Canal faltante | RCA incorrecto | Verifique código de colores y asignación de pines. |
