Amplificación 100 W multizona con control IP

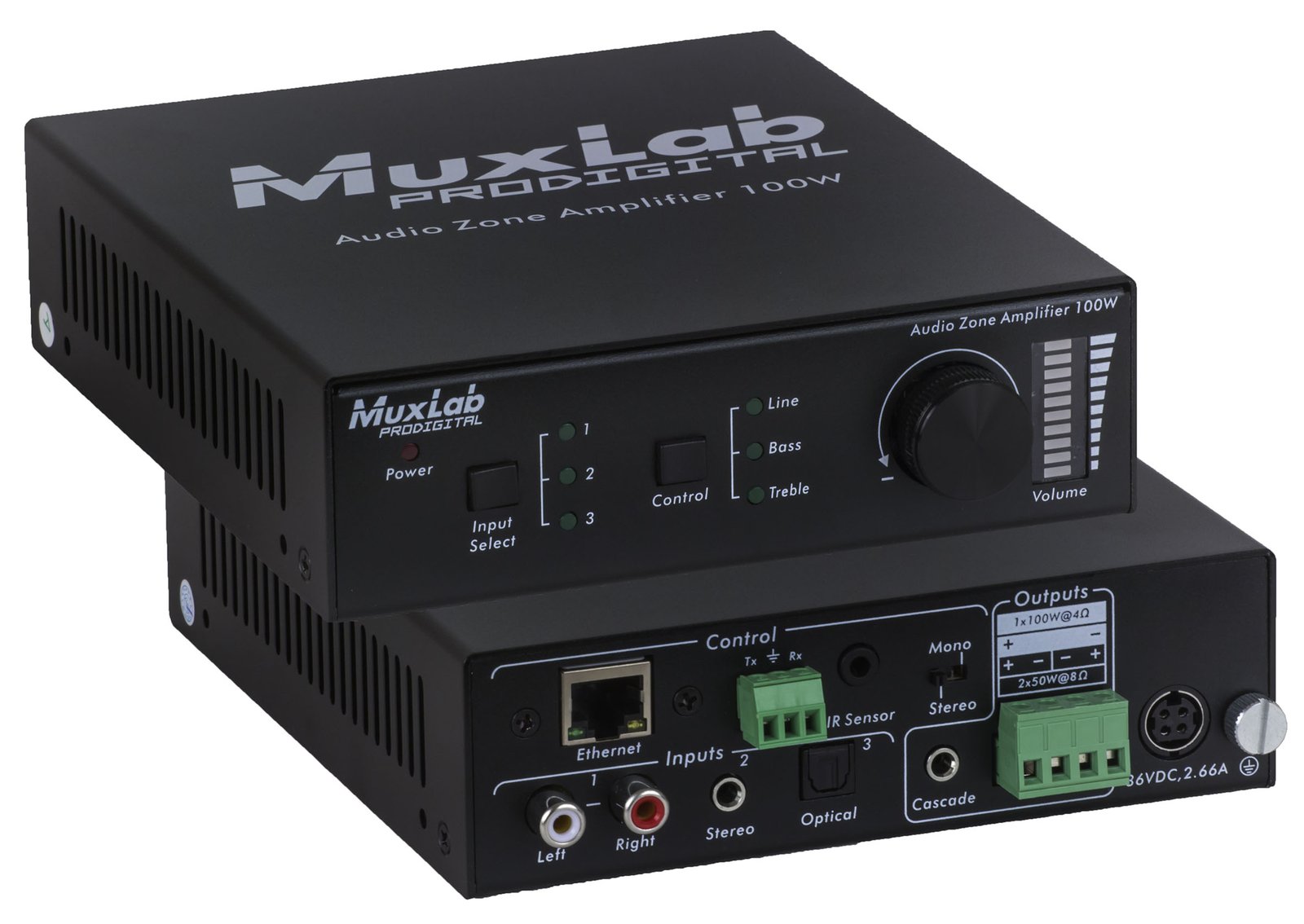

Guía rápida del Audio Zone Amplifier 100W MuxLab 500217. Amplificador Clase D compacto con entradas analógicas (RCA, 3,5 mm) y digital óptica (TosLink), controlable via botones locales, RS232, IR o servidor web IP.
500217 | Instalación y controles
Audio de zona con control total.
El 500217 permite amplificar fuentes analógicas o digitales para alimentar altavoces en una zona de audio, con encadenamiento de múltiples unidades para instalaciones multizona.
No conecte altavoces de impedancia inferior a 4Ω en modo bridge ni inferior a 8Ω en modo estéreo. Respete la potencia máxima del altavoz. Asegure ventilación adecuada; no instale en gabinetes cerrados sin disipación de calor.
- Botones y perilla frontales (local)
- RS232 (control de sala)
- IR (control remoto infrarrojo)
- Servidor web IP (control en red)
El amplificador acepta dos entradas analógicas de 2 canales (RCA y 3,5 mm) y una entrada digital óptica PCM (TosLink). La salida se conecta mediante bloque de terminales a los altavoces.
Conecte la fuente de audio al amplificador: RCA (estéreo analógico), 3,5 mm (estéreo analógico) o TosLink (digital óptico PCM).
Conecte los altavoces al bloque de terminales de salida: modo estéreo (2×50 W a 8Ω) para dos altavoces, o modo bridge (1×100 W a 4Ω) para un altavoz de mayor potencia.
Conecte la alimentación eléctrica al amplificador. Ajuste volumen, bajos y agudos con la perilla frontal o active la función de silencio (mute) según se requiera.
Para control externo: conecte el cable RS232 al sistema de control de sala, configure la dirección IP para el servidor web, o apunte el control IR. Consulte el manual completo para los protocolos de comando.
Para instalaciones en cadena: conecte la salida en cascada del primer amplificador a la entrada del siguiente, utilizando la arquitectura de cascada del sistema de distribución de audio.
Amplificación eficiente con bajo consumo energético y mínima generación de calor.
Dos modos de salida según la configuración de altavoces y la instalación.
Entrada digital óptica para fuentes digitales con alta pureza de señal.
Encadenamiento de múltiples unidades para sistemas de audio multizona escalables.
500217 | Especificaciones técnicas
Sistema de audio multizona.
- Distribución de audio multizona
- Sistemas 70V con transformador 500755-70V
- Amplificación en salas de conferencias
- Entornos de control integrado
- Baluns de Audio Hi-Fi MuxLab
- Audio Matrix Switch MuxLab 500210
- Transformador 70V MuxLab 500755-70V
Sin audio: verifique selección de entrada y nivel de volumen. Distorsión: reduzca el nivel de la fuente o el volumen del amplificador. El amplificador se detiene por sobretemperatura si hay sobrecarga o ventilación insuficiente.
| Especificaciones técnicas — MuxLab 500217 | |
|---|---|
| Modelo | Audio Zone Amplifier 100W, US |
| Fabricante | MuxLab |
| Clase de amplificador | Clase D |
| Potencia de salida | 2×50 W @ 8Ω (estéreo) o 1×100 W @ 4Ω (bridge) |
| Salida de altavoces | Bloque de terminales |
| Entradas analógicas | 2× canal 2CH: RCA y 3,5 mm de nivel de línea |
| Entrada digital | 1× óptica PCM (TosLink) |
| Controles | Volumen, bajos, agudos, silencio (mute) |
| Interfaces de control | Botones/perilla locales, RS232, IR, servidor web IP |
| Cascadable | Sí, encadenamiento de amplificadores |
| Dimensiones | 31,50 × 24,00 × 12,00 cm |
| Peso | 0,720 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin audio | Entrada no seleccionada | Seleccione la entrada correcta con los controles frontales. |
| Distorsión | Nivel de entrada excesivo | Reduzca el nivel de la fuente de audio. |
| Amplif. se apaga | Sobretemperatura o sobrecarga | Mejore la ventilación y verifique impedancia de altavoces. |
| Sin control IP | Configuración de red | Verifique dirección IP y acceso de red al dispositivo. |
