Distribución HDMI 2.0 para dos pantallas 4K

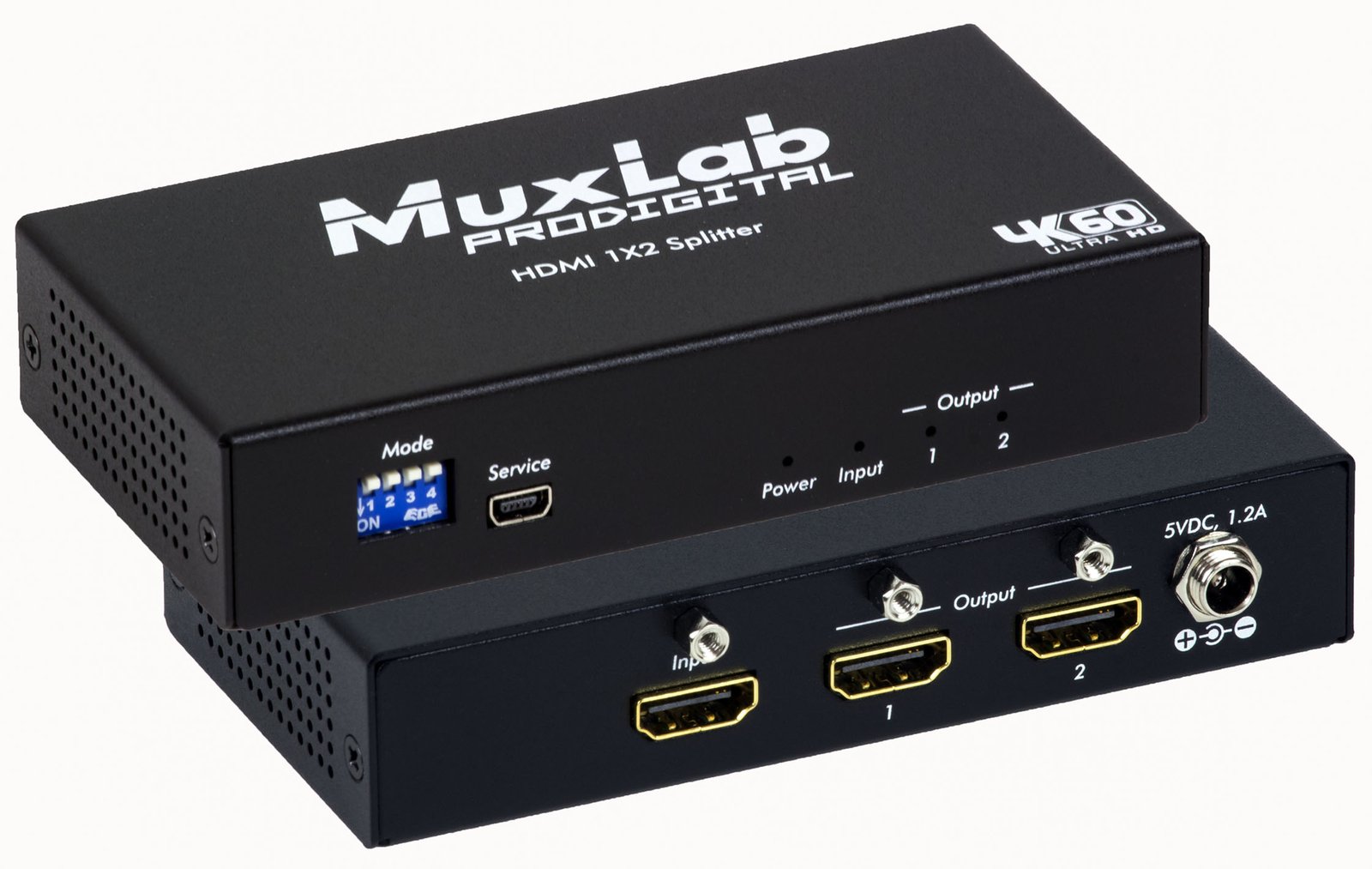

Guía rápida de instalación para el divisor HDMI 1×2 MuxLab 500425, con soporte 4K a 60 Hz, HDR, Deep Color, HDCP 1.4/2.2, downscaling independiente y EDID de 16 posiciones.
500425 | Instalación y uso
Una fuente, dos pantallas.
Distribuya una sola fuente HDMI 2.0 a dos pantallas simultáneamente con calidad 4K nativa o 1080p independiente por salida.
Use cables HDMI adecuados para la resolución seleccionada. En 4K a 60 Hz, cables de baja calidad o exceso de longitud pueden causar parpadeo, ruido o pérdida de sincronización. Se recomienda cables certificados Premium HDMI.
El MuxLab 500425 permite distribuir una fuente HDMI 2.0 a dos pantallas HDMI. Pensado para sistemas AV comerciales y residenciales, salas de clases, cartelería digital, salas de directorio y video médico.
Conecte la fuente HDMI (reproductor, computador, set-top box) al conector de entrada del splitter con un cable HDMI apropiado.
Conecte una o dos pantallas HDMI a los conectores de salida 1 y salida 2. Puede dejar una sin conectar si solo necesita una pantalla.
Conecte la fuente de poder de 5 VDC incluida al splitter y luego a la red eléctrica. Los LED de diagnóstico se encenderán al iniciar.
Encienda la fuente y las pantallas. Verifique imagen, audio y estado de los LED de diagnóstico para confirmar enlace correcto en cada salida.
Soporte nativo 4K (3840 × 2160) a 60 Hz (4:4:4), HDR y Deep Color.
Compatible con contenido protegido de fuentes y plataformas digitales.
Reducción de escala independiente 4K → 1080p por salida sin afectar la otra.
LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio y DTS:X.
Indicadores de estado para alimentación y enlace en cada salida HDMI.
Todos los conectores en el panel trasero para gestión limpia de cables.
500425 | EDID y especificaciones
EDID 16 posiciones.
- 0: EDID de firmware por defecto
- 1–2: Ultra-HD 4K, audio 7.1
- 3–4: Ultra-HD 4K, audio 2.0
- 5–6: Full-HD 1080p, audio 7.1
- 7–A: Full-HD 1080p, audio 2.0
- B–C: HD 720p
- D: EDID automático
- E: Aprender EDID desde salida 1
- F: Aprender EDID desde salida 2
Imagen parpadeante, sonido entrecortado o ruido suelen indicar problema de sincronización o cable HDMI inadecuado para la resolución activa. Tinte verde o rosado suele resolverse revisando o reemplazando los cables HDMI.
| Especificaciones técnicas — MuxLab 500425 | |
|---|---|
| Modelo | HDMI 1×2 Splitter 4K60 |
| Fabricante | MuxLab |
| Estándar de video | HDMI 2.0 |
| Resolución máxima | 4K (3840 × 2160) @ 60 Hz (4:4:4), HDR, Deep Color |
| HDCP | Compatible con HDCP 1.4 y 2.2 |
| Puertos | 1× entrada HDMI 2.0, 2× salidas HDMI 2.0 (panel trasero) |
| Audio | LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X |
| Downscaling | Independiente por salida: 4K → 1080p |
| EDID | Selector rotatorio de 16 posiciones en panel |
| Diagnóstico LED | LED de poder y LED de enlace por salida |
| Dimensiones | 14,00 × 23,00 × 7,50 cm |
| Peso | 0,360 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Imagen parpadeante | Sincronización o largo de cable | Verifique largo y calidad del cable HDMI para 4K. |
| Sonido entrecortado | Sincronización de audio | Revise cableado y reinicie fuente y pantallas. |
| Ruido en imagen | Señal débil o cable inadecuado | Use cable HDMI certificado para la resolución activa. |
| Tinte verde o rosado | Falla en cable HDMI | Revise conectores y reemplace cable si es necesario. |
