Distribución HDMI 4K60 para cuatro pantallas
Guía rápida de instalación para el divisor HDMI 1×4 MuxLab 500426. Distribuya una fuente HDMI 2.0 a cuatro pantallas simultáneamente con 4K a 60 Hz, HDR, Deep Color, HDCP 1.4/2.2 y downscaling independiente por salida.
500426 | Instalación y conexión
Una fuente, cuatro pantallas.
Distribuya una fuente HDMI 2.0 a cuatro pantallas con calidad 4K nativa o 1080p independiente por salida. Ideal para cartelería digital, salas de directorio y aulas.
Use cables HDMI certificados Premium para garantizar 4K a 60 Hz. Cables de baja calidad o excesiva longitud pueden causar parpadeo o pérdida de señal. Todos los conectores están en el panel trasero para instalación limpia.

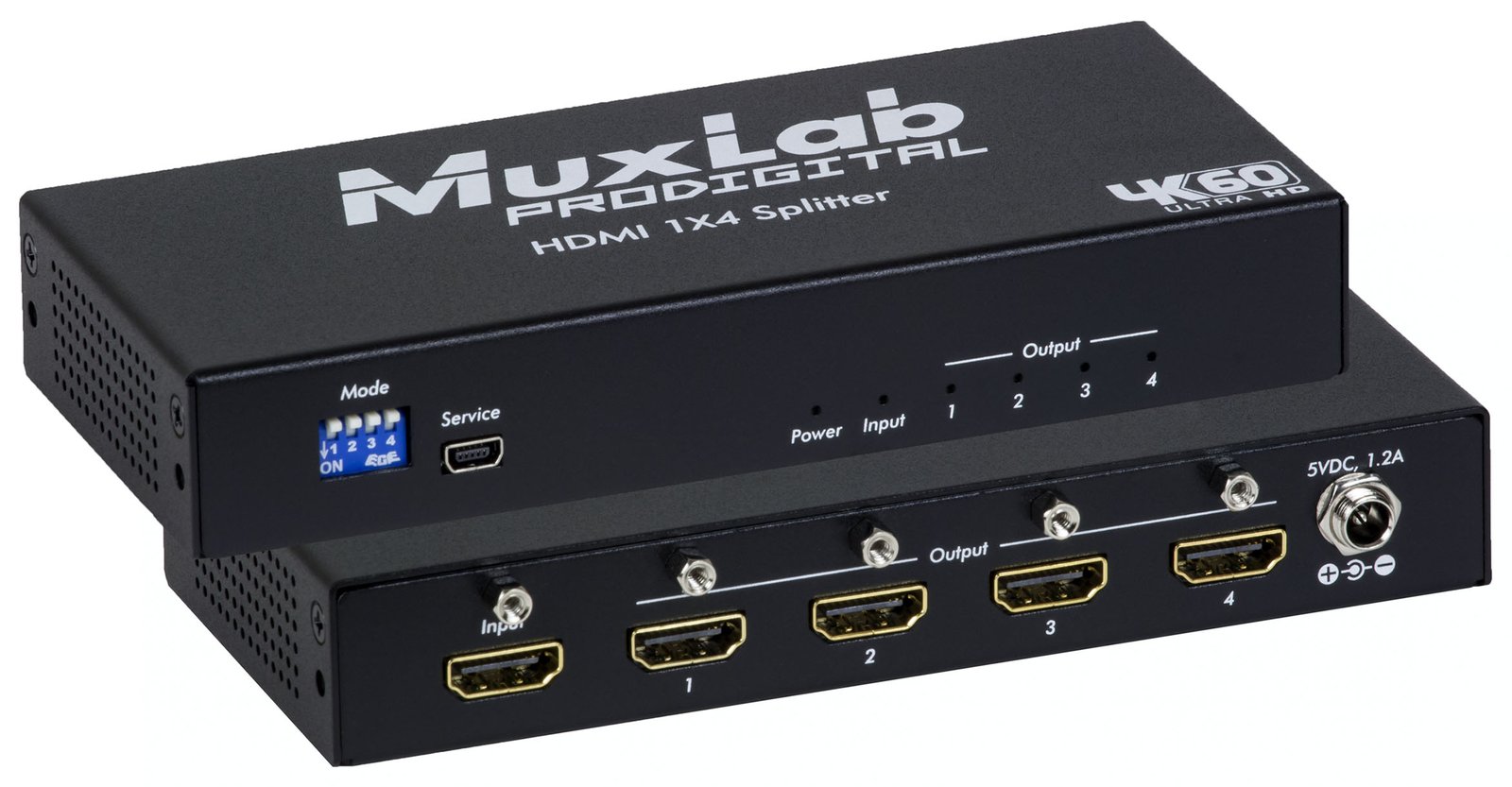

El MuxLab 500426 distribuye una fuente HDMI 2.0 a cuatro pantallas HDMI con soporte completo 4K@60 Hz. Cada salida puede operar a resolución independiente gracias al downscaling por puerto.

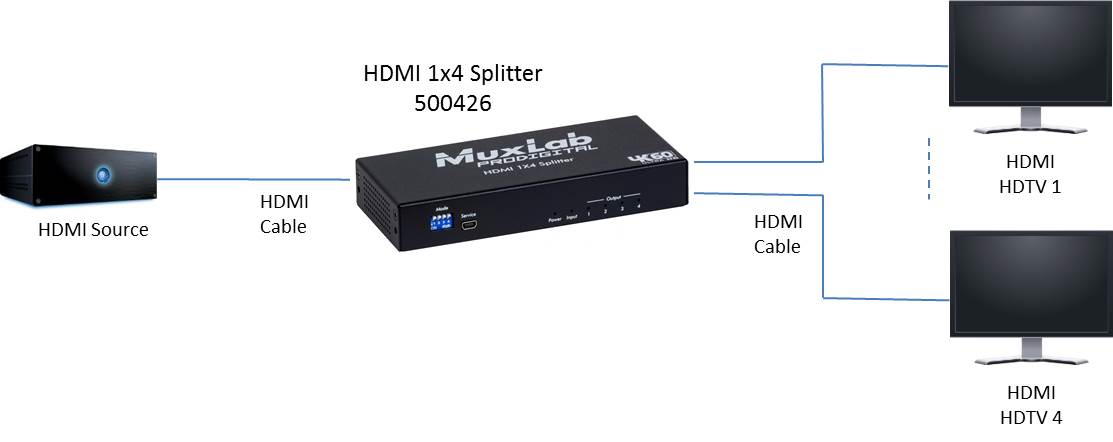

Conecte la fuente HDMI (reproductor, computador, receptor) al conector de entrada HDMI del panel trasero del splitter.
Conecte hasta cuatro pantallas HDMI a los conectores de salida 1 a 4. Puede dejar salidas sin conectar si requiere menos pantallas.
Configure el interruptor DIP EDID del panel según la resolución y formato de audio requeridos para sus pantallas.
Conecte la fuente de alimentación al splitter y luego a la red eléctrica. Los LED de diagnóstico confirmarán el estado de enlace en cada salida.
Encienda la fuente y las pantallas. Verifique imagen y audio en cada salida; ajuste el DIP EDID de ser necesario.
Soporte nativo 4K a 60 Hz con HDR y Deep Color en todas las salidas.
Compatible con contenido protegido de plataformas digitales y Blu-ray.
Reducción 4K → 1080p por salida, sin afectar las demás.
LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X.
Selector DIP para gestión avanzada de EDID por puerto.
Indicadores de alimentación y enlace para resolución rápida de problemas.
500426 | EDID y especificaciones
Control EDID por DIP.
El interruptor DIP del panel permite seleccionar el perfil EDID más adecuado para la combinación de fuente y pantallas. Consulte el manual del equipo para la tabla de posiciones completa.
- Perfiles 4K con audio 7.1 multicanal
- Perfiles 4K con audio estéreo 2.0
- Perfiles Full-HD 1080p con audio 7.1
- Perfiles Full-HD 1080p con audio 2.0
- Perfiles HD 720p
Imagen parpadeante o sin señal: verifique calidad y longitud del cable HDMI. Tinte de color: cambie el cable HDMI. Sin audio: ajuste el perfil EDID. Sin imagen en una salida: confirme que la pantalla está encendida y el cable es correcto.
| Especificaciones técnicas — MuxLab 500426 | |
|---|---|
| Modelo | HDMI 1×4 Splitter, 4K60 |
| Estándar de video | HDMI 2.0 |
| Resolución máxima | 4K (3840 × 2160) @ 60 Hz (4:4:4), HDR, Deep Color |
| HDCP | Compatible con HDCP 1.4 y 2.2 |
| Puertos entrada | 1× HDMI 2.0 (panel trasero) |
| Puertos salida | 4× HDMI 2.0 (panel trasero) |
| Audio | LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X |
| Downscaling | Independiente por salida: 4K → 1080p |
| Gestión EDID | Interruptor DIP en panel |
| Diagnóstico LED | LED de alimentación y enlace por salida |
| Dimensiones | 20,50 × 14,00 × 8,00 cm |
| Peso | 0,550 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Imagen parpadeante | Cable HDMI inadecuado para 4K | Use cable certificado Premium HDMI. |
| Sin señal en salida | Pantalla apagada o cable desconectado | Verifique conexión y estado de pantalla. |
| Tinte de color | Falla en cable HDMI | Reemplace el cable HDMI afectado. |
| Sin audio | Perfil EDID no compatible | Ajuste el interruptor DIP al perfil correcto. |
