Distribución HDMI 4K60 para ocho pantallas
Guía rápida de instalación para el divisor HDMI 1×8 MuxLab 500427. Distribuya una fuente HDMI 2.0 a ocho pantallas con 4K a 60 Hz, HDR, Deep Color, HDCP 1.4/2.2 y downscaling independiente por salida mediante selector EDID rotatorio de 16 posiciones.
500427 | Instalación y conexión
Una fuente, ocho pantallas.

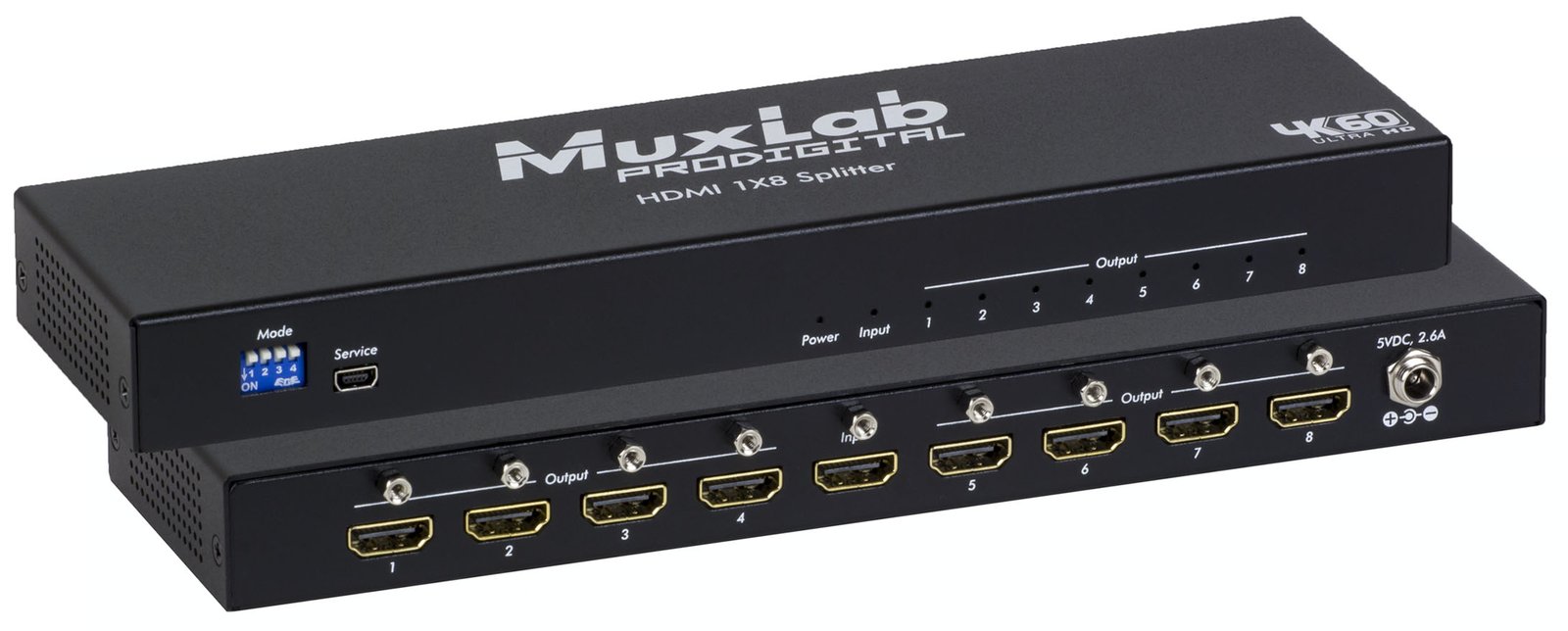

El MuxLab 500427 distribuye una fuente HDMI 2.0 a ocho pantallas con calidad 4K o 1080p independiente por salida. Solución ideal para cartelería digital, aulas y grandes despliegues AV.
Utilice cables HDMI certificados Premium para asegurar 4K a 60 Hz. En instalaciones con muchas pantallas, gestione el tendido de cables con canaletas o pasacables para evitar interferencias.

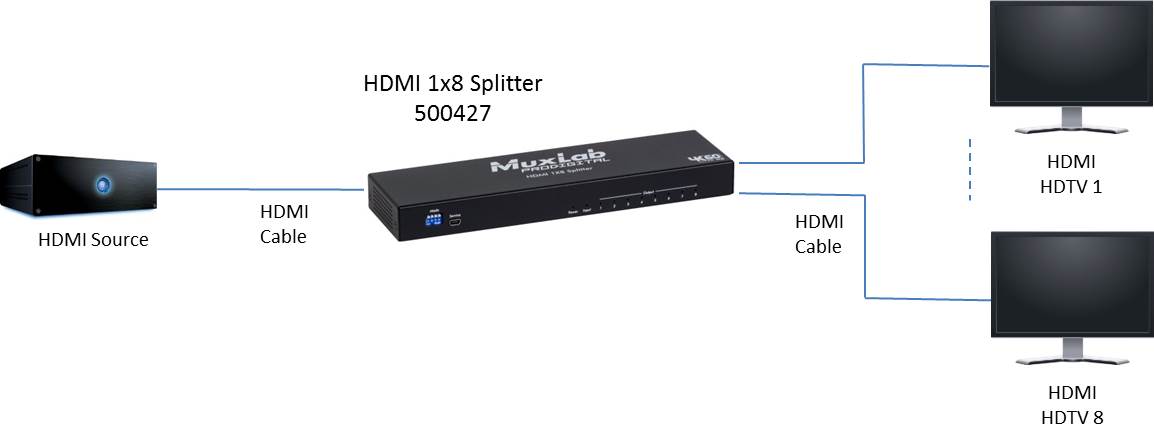

El 500427 permite distribuir contenido HDMI a ocho destinos simultáneamente. El selector EDID rotatorio de 16 posiciones asegura compatibilidad con cualquier combinación de fuente y pantalla.
Conecte la fuente HDMI al conector de entrada HDMI en el panel trasero del splitter.
Conecte hasta ocho pantallas HDMI a los conectores de salida 1 a 8. Puede dejar salidas sin conectar si requiere menos destinos.
Ajuste el selector EDID rotatorio a la posición adecuada para la resolución y audio de sus pantallas.
Conecte la fuente de alimentación al splitter y luego a la red eléctrica. Los LED de diagnóstico indicarán el estado del enlace por salida.
Encienda la fuente y todas las pantallas. Verifique imagen y audio; cambie la posición EDID de ser necesario para mejorar compatibilidad.
Soporte nativo 4K a 60 Hz con HDR y Deep Color en las ocho salidas.
Compatible con contenido protegido de plataformas digitales y Blu-ray 4K.
Reducción 4K → 1080p por salida, sin afectar a las demás salidas.
LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X.
Selector de 16 posiciones para compatibilidad con cualquier pantalla.
Indicadores de alimentación y enlace por salida para fácil diagnóstico.
500427 | EDID y especificaciones
EDID 16 posiciones.
- 0: EDID de firmware por defecto
- 1–2: Ultra-HD 4K, audio 7.1
- 3–4: Ultra-HD 4K, audio 2.0
- 5–6: Full-HD 1080p, audio 7.1
- 7–A: Full-HD 1080p, audio 2.0
- B–C: HD 720p
- D: EDID automático
- E: Aprender EDID desde salida 1
- F: Aprender EDID desde salida 2
Sin imagen: verifique cable HDMI y estado de la pantalla. Imagen parpadeante: use cable certificado Premium HDMI para 4K. Sin audio: ajuste la posición EDID. Tinte de color: cambie el cable HDMI.
| Especificaciones técnicas — MuxLab 500427 | |
|---|---|
| Modelo | HDMI 1×8 Splitter, 4K60 |
| Estándar de video | HDMI 2.0 |
| Resolución máxima | 4K (3840 × 2160) @ 60 Hz (4:4:4), HDR, Deep Color |
| HDCP | Compatible con HDCP 1.4 y 2.2 |
| Puertos entrada | 1× HDMI 2.0 (panel trasero) |
| Puertos salida | 8× HDMI 2.0 (panel trasero) |
| Audio | LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X |
| Downscaling | Independiente por salida: 4K → 1080p |
| Gestión EDID | Selector rotatorio de 16 posiciones en panel |
| Diagnóstico LED | LED de alimentación y enlace por salida |
| Dimensiones | 38,00 × 17,50 × 7,70 cm |
| Peso | 1,450 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Imagen parpadeante | Cable HDMI inadecuado para 4K | Use cable certificado Premium HDMI. |
| Sin señal en salida | Pantalla apagada o cable defectuoso | Verifique conexión y estado de pantalla. |
| Tinte de color | Falla en cable HDMI | Reemplace el cable HDMI afectado. |
| Sin audio | Perfil EDID no compatible | Ajuste el selector rotatorio EDID. |
