HDMI 4K/60 con extracción de audio digital y analógico
Guía rápida de instalación para el extractor de audio HDMI MuxLab 500436. Repite la señal HDMI 2.0 4K@60 Hz a una pantalla y extrae audio digital vía S/PDIF TosLink y audio analógico estéreo vía conector 3.5 mm.
500436 | Instalación y conexión
Video 4K60 y audio extraído.

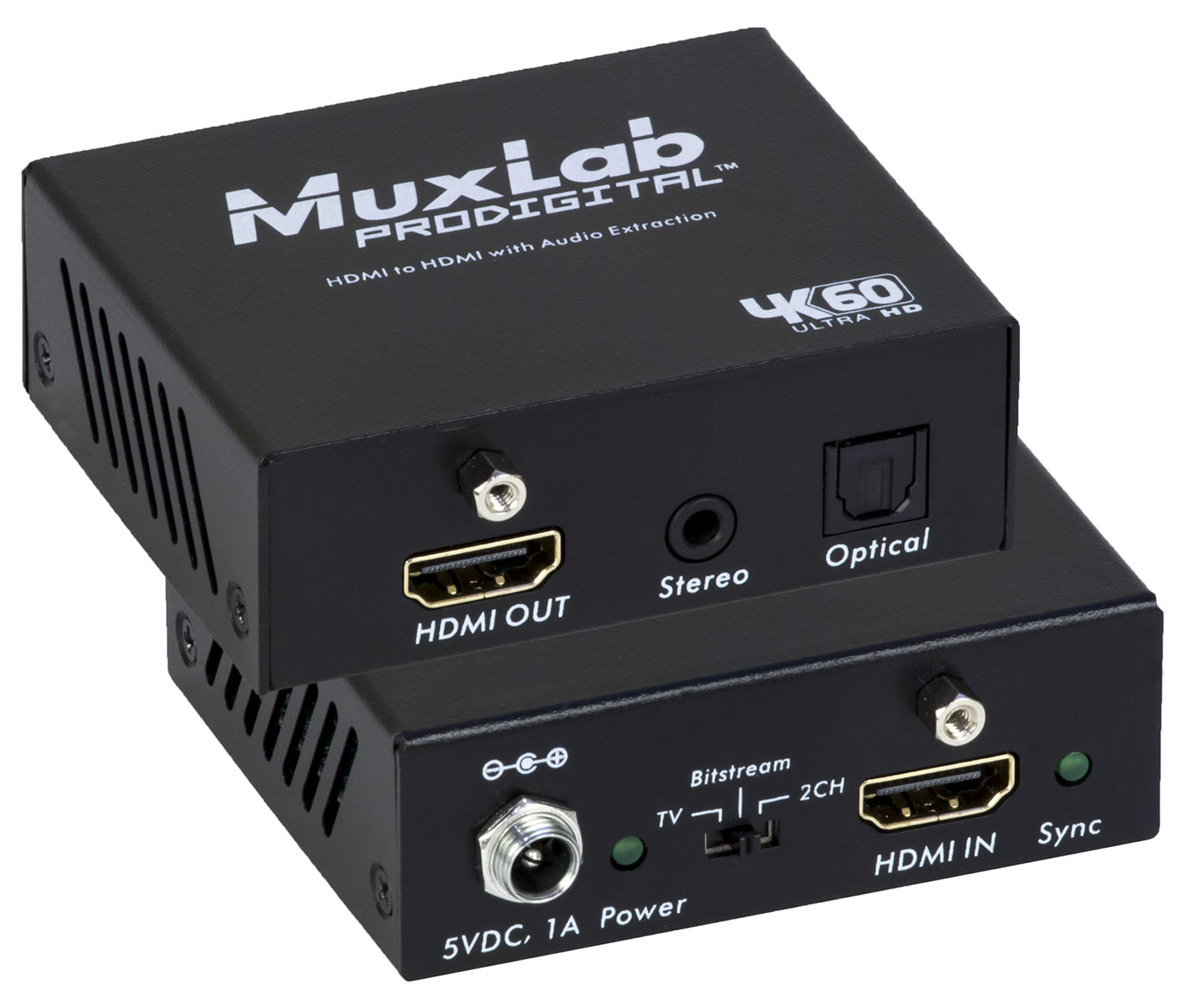

El MuxLab 500436 envía la señal HDMI a la pantalla mientras extrae simultáneamente el audio en formato digital (TosLink) y analógico (3.5 mm) para amplificadores, sistemas de sonido o barras de audio.
Use un cable HDMI certificado para la resolución activa. Conecte el audio digital TosLink a un receptor AV o DAC compatible con S/PDIF. La salida analógica de 3.5 mm es estéreo de 2 canales.
Ideal para proyectores de aula, sistemas de sala de juntas o instalaciones donde se requiere audio independiente de la pantalla. Compatible con Dolby Atmos y formatos de audio HD.

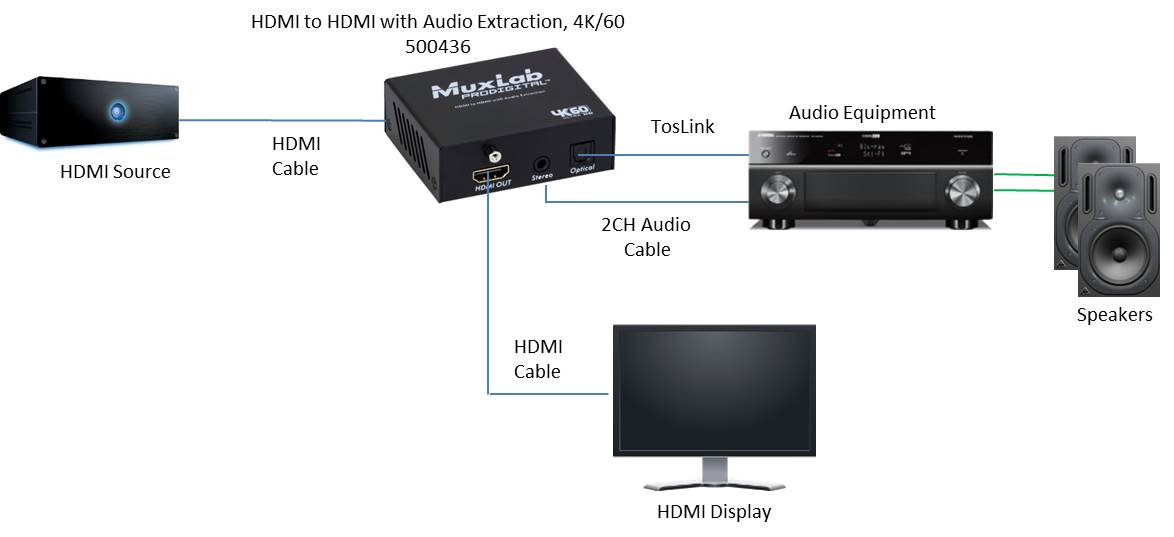

Conecte la fuente HDMI (computador, reproductor, set-top box) al conector de entrada HDMI del dispositivo.
Conecte la pantalla o proyector al conector de salida HDMI. El video 4K@60 Hz pasa transparentemente a la pantalla.
Para audio digital: conecte el conector S/PDIF TosLink a su receptor AV o DAC con cable óptico compatible.
Para audio analógico: conecte el conector 3.5 mm a un amplificador, barra de audio o sistema de altavoces activos.
Conecte la fuente de alimentación. Los LED de diagnóstico confirmarán el estado del enlace HDMI y la extracción de audio activa.
Repite la señal HDMI 4K@60 Hz a una pantalla sin degradación.
Extrae LPCM, Dolby Digital, Dolby Digital Plus, DTS y Dolby Atmos.
Salida estéreo de 2 canales para amplificadores o altavoces activos.
Compatible con contenido protegido de plataformas digitales y UHD.
Video 4K (3840×2160) a 60 Hz con profundidad de color de 8 bits.
Indicadores visuales de estado de enlace HDMI y alimentación.
500436 | Formatos de audio y especificaciones
Audio digital y analógico.
- LPCM 7.1CH
- Dolby Digital
- Dolby Digital Plus
- Dolby TrueHD
- Dolby Atmos
- DTS
- DTS-HD Master Audio
- DTS:X
- S/PDIF TosLink: audio digital (LPCM, Dolby Digital, Dolby Digital Plus, DTS, Dolby Atmos)
- 3.5 mm analógico: estéreo 2 canales
Sin audio en TosLink: verifique que el receptor AV acepte el formato de audio activo. Sin audio analógico: revise conexión 3.5 mm. Sin video: verifique cable HDMI y HDCP de la fuente.
| Especificaciones técnicas — MuxLab 500436 | |
|---|---|
| Modelo | HDMI to HDMI with Audio Extraction, 4K/60 |
| Estándar de video | HDMI 2.0 |
| Resolución máxima | 4K (3840 × 2160) @ 60 Hz, profundidad 8-bit |
| HDCP | HDCP 2.2 |
| Puerto entrada | 1× HDMI 2.0 |
| Puerto salida video | 1× HDMI 2.0 |
| Audio digital | S/PDIF TosLink (LPCM, Dolby Digital, Dolby Digital Plus, DTS, Dolby Atmos) |
| Audio analógico | Jack 3.5 mm, 2 canales estéreo |
| Formatos audio completos | LPCM 7.1CH, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS, DTS-HD Master Audio, DTS:X |
| Diagnóstico LED | Indicadores de alimentación y enlace HDMI |
| Dimensiones | 14,50 × 10,50 × 7,00 cm |
| Peso | 0,330 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin video en pantalla | Cable HDMI o HDCP | Verifique el cable HDMI y compatibilidad HDCP. |
| Sin audio por TosLink | Formato no soportado por receptor | Cambie el formato de audio en la fuente. |
| Sin audio analógico | Cable 3.5 mm desconectado | Verifique la conexión del cable de audio. |
| Imagen parpadeante | Cable HDMI inadecuado | Use cable HDMI certificado Premium. |
