Escalado HDMI 4K/60 con extracción de audio

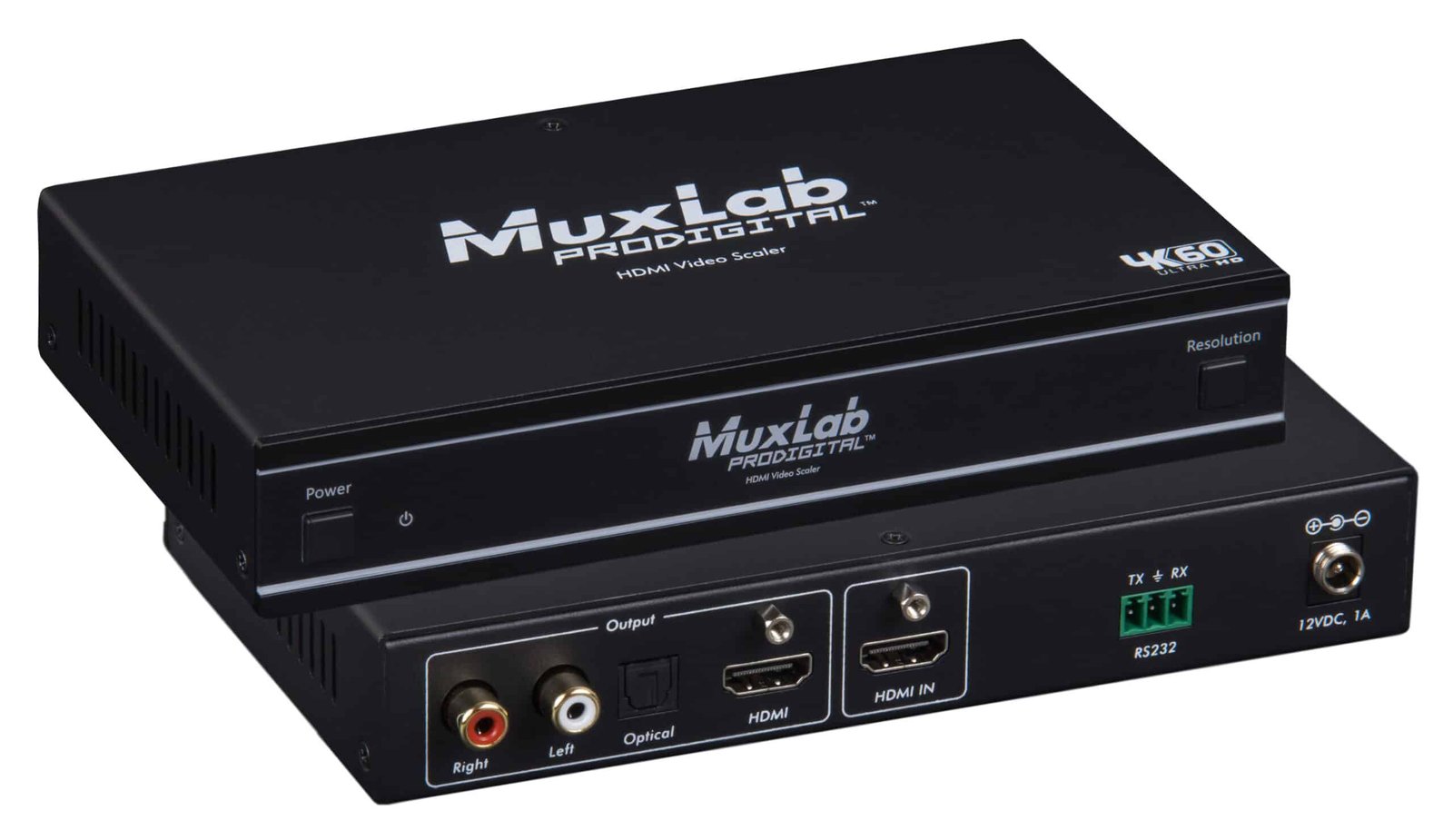

Guía rápida de instalación para el escalador HDMI MuxLab 500438-V2. Escala señales HDMI hacia arriba (hasta 4K/60 Hz) o hacia abajo (hasta 1024×768), con extracción de audio analógico y óptico, gestión avanzada de EDID y control RS-232.
500438-V2 | Instalación y conexión
Escalado inteligente 4K/60 Hz.
El MuxLab 500438-V2 adapta la resolución de la fuente a la pantalla, hacia arriba hasta 4K/60 Hz o hacia abajo hasta 1024×768/60 Hz. Incluye extracción de audio óptico y analógico para sistemas AV integrados.
Configure la resolución de salida deseada mediante los botones del panel frontal antes de conectar la pantalla. Para control remoto use los comandos RS-232 documentados en el manual del equipo.
El 500438-V2 permite integrar fuentes HDMI de distinta resolución en sistemas con pantallas fijas. Con 18 Gbps sin comprimir y soporte HDR de 10 bits, garantiza calidad de imagen en cualquier instalación.

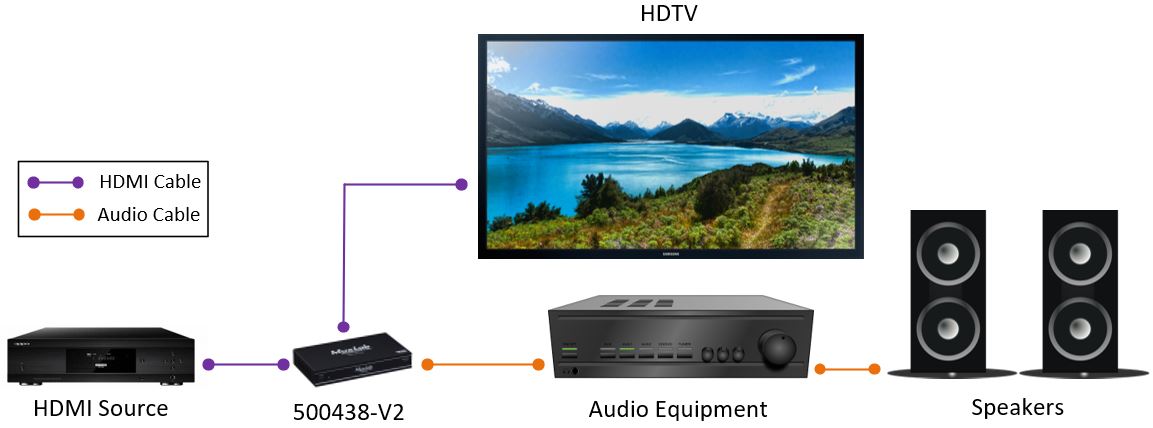

Conecte la fuente HDMI al conector de entrada HDMI del escalador.
Conecte la pantalla o proyector al conector de salida HDMI.
Para audio digital: conecte la salida óptica a un receptor AV o DAC con cable óptico TosLink.
Para audio analógico: conecte la salida analógica L/R a un amplificador o sistema de altavoces activos.
Use los botones del panel frontal para seleccionar la resolución de salida y los parámetros EDID, o configure mediante comandos RS-232.
Conecte la fuente de alimentación. Verifique la imagen en la pantalla y el audio en el sistema conectado.
Escala cualquier señal HDMI de menor resolución hasta 4K/60 Hz.
Reduce hasta 1024×768/60 Hz para proyectores y pantallas legacy.
Ancho de banda pleno para video HDMI 2.0b sin pérdida de calidad.
Soporte HDR con muestreo de audio hasta 192 KHz.
Gestión avanzada de EDID para compatibilidad con cualquier fuente.
Integración con sistemas de control de sala mediante comandos RS-232.
500438-V2 | EDID y especificaciones
EDID avanzado y RS-232.
- Ascendente: hasta 4K/60 Hz (HDMI 2.0b)
- Descendente: hasta 1024×768/60 Hz
- Color de 12 bits soportado
- HDR de 10 bits con audio 192 KHz
- Botones del panel frontal
- Comandos RS-232
Sin imagen: verifique que la resolución seleccionada sea compatible con la pantalla. Sin audio óptico: compruebe el formato de audio en la fuente. Parpadeo de imagen: revise el cable HDMI y ajuste la resolución de salida.
| Especificaciones técnicas — MuxLab 500438-V2 | |
|---|---|
| Modelo | HDMI Video Scaler, 4K/60 |
| Estándar HDMI | HDMI 2.0b |
| Resolución máxima | 4K/60 Hz, color de 12 bits |
| HDR | HDR de 10 bits |
| Ancho de banda | 18 Gbps sin comprimir |
| HDCP | HDCP 2.2 y HDCP 1.x |
| Escalado ascendente | Hasta 4K/60 Hz |
| Escalado descendente | Hasta 1024×768/60 Hz |
| Audio formatos | LPCM, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos, DTS-HD Master Audio |
| Extracción audio | Salida óptica y salida analógica L/R |
| Muestreo de audio | Hasta 192 KHz |
| Control | Botones panel frontal, comandos RS-232 |
| Gestión EDID | Avanzada |
| Dimensiones | 21,50 × 5,91 × 3,15 cm |
| Peso | 0,910 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin imagen en pantalla | Resolución incompatible | Ajuste la resolución de salida desde el panel frontal. |
| Sin audio por óptico | Formato audio no soportado | Cambie el formato de audio en la fuente HDMI. |
| Imagen parpadeante | Cable HDMI o resolución | Use cable certificado y ajuste la resolución. |
| Sin control RS-232 | Configuración del puerto | Verifique baud rate y parámetros del manual. |
