Distribución matricial HDMI 4K/60 de 8 entradas a 8 salidas
Guía rápida de instalación para el switch matriz HDMI 8×8 MuxLab 500443-EU. Conecte ocho fuentes HDMI a ocho pantallas con control independiente, soporte 4K/60 Hz (4:4:4), HDR completo, HDCP 2.2 y audio HD. Formato rack 19".
500443-EU | Instalación y configuración
Ocho fuentes, ocho destinos.

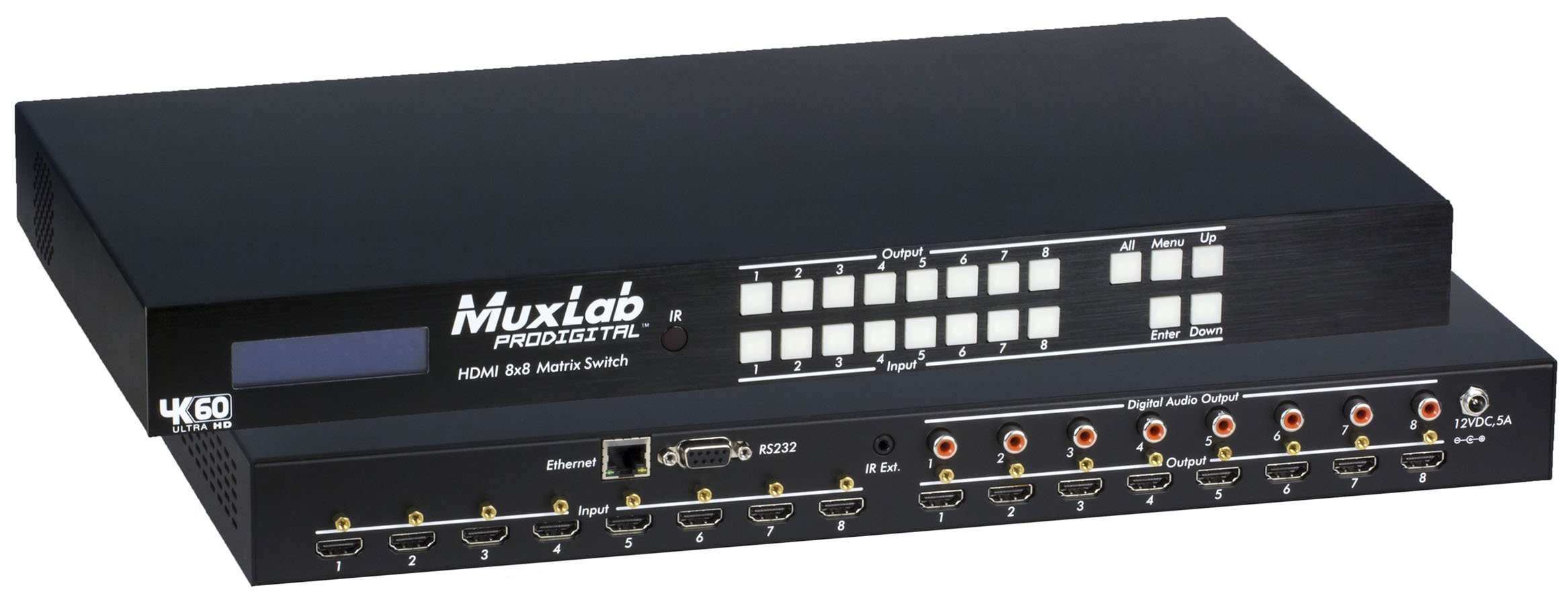

El MuxLab 500443-EU actúa como hub central AV conectando ocho fuentes HDMI a ocho pantallas con conmutación independiente por puerto. Diseñado para instalaciones AV profesionales en rack 19".
Monte el equipo en rack 19" antes de conectar cables. Use cables HDMI de alta calidad para señales 4K/60 Hz. Conecte la alimentación al final del proceso. Configure las rutas de conmutación mediante software GUI de Windows o los botones del panel frontal.
- Botones del panel frontal
- Control IR remoto
- RS-232 serial
- Telnet (red)
- Software GUI para Windows
Con gestión EDID independiente por puerto y escalado de resolución por salida, el 500443-EU garantiza compatibilidad con cualquier combinación de fuentes y pantallas en instalaciones complejas.
Monte el equipo en rack 19". Instale los soportes de rack incluidos y asegure el equipo en la posición deseada.
Conecte hasta ocho fuentes HDMI (reproductores, computadores, receptores) a los puertos de entrada 1 a 8 del panel trasero.
Conecte hasta ocho pantallas HDMI a los puertos de salida 1 a 8 del panel trasero con cables HDMI certificados.
Para audio independiente: conecte la salida S/PDIF coaxial a un receptor AV o sistema de audio externo.
Conecte la alimentación y encienda el equipo. Instale el software GUI de Windows para configurar las rutas de conmutación.
Configure las rutas de entrada/salida mediante el software GUI, el panel frontal o comandos RS-232 según su sistema de control.
Conecta cualquiera de 8 fuentes a cualquiera de 8 pantallas de forma independiente.
Soporte completo 4K a 60 Hz con HDR y muestreo de croma 4:4:4.
Gestión EDID por puerto para compatibilidad con fuentes y pantallas distintas.
Salida de audio digital coaxial para sistemas de audio externos.
Escalado independiente por salida para pantallas de distinta resolución.
Compatible con formatos 3D para instalaciones de entretenimiento avanzado.
500443-EU | Especificaciones y soporte
Múltiples modos de control.
- LPCM 7.1CH
- Dolby TrueHD
- Dolby Digital Plus
- Dolby Atmos
- DTS-HD Master Audio
- DTS:X
- Salas de juntas y directorio
- Centros de capacitación
- Cartelería digital multi-zona
- Control rooms y command centers
- Instalaciones de videoconferencia
- Sistemas de información médica
Sin imagen en salida: verifique la ruta de conmutación asignada al puerto. Sin audio: compruebe el formato de audio compatible con la salida S/PDIF. Problema de EDID: reconfigure el perfil EDID del puerto afectado.
| Especificaciones técnicas — MuxLab 500443-EU | |
|---|---|
| Modelo | HDMI 8×8 Matrix Switch, 4K/60 |
| Estándar HDMI | HDMI 2.0 |
| Resolución máxima | 4K/60 Hz (4:4:4) |
| HDR | Soporte HDR completo |
| Soporte 3D | Sí |
| HDCP | HDCP 2.2 |
| Puertos entrada | 8× HDMI 2.0 |
| Puertos salida | 8× HDMI 2.0 |
| Formatos audio | LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos, DTS-HD Master Audio, DTS:X |
| Salida audio | S/PDIF coaxial digital |
| Gestión EDID | Independiente por puerto |
| Escalado | Independiente por puerto, multi-resolución |
| Control | Panel frontal, IR, RS-232, Telnet, GUI Windows |
| Montaje | Rack 19" |
| Dimensiones | 34,00 × 9,00 × 49,00 cm |
| Peso | 4,4 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin imagen en salida | Ruta de conmutación no asignada | Asigne la entrada correcta al puerto de salida. |
| Sin audio S/PDIF | Formato audio no compatible | Ajuste el formato de audio de la fuente. |
| Problema EDID | Perfil EDID incorrecto | Reconfigure el EDID del puerto afectado. |
| Sin respuesta al control | Configuración de interfaz | Verifique parámetros RS-232 o dirección IP Telnet. |
Para ventas, soporte técnico o descarga de documentos: ventas@electrosmart.cl · www.electrosmart.cl
