Switch Matriz HDMI 4×4 4K/60 | MuxLab
Distribución matricial HDMI 4K/60 de 4 entradas a 4 salidas
Guía rápida de instalación para el switch matriz HDMI 4×4 MuxLab 500444-EU. Conecte cuatro fuentes HDMI a cuatro pantallas con control independiente, soporte 4K/60 Hz (4:4:4), HDR completo, HDCP 2.2, audio HD y compatibilidad HDBaseT. Formato rack 19".
500444-EU | Instalación y configuración
Cuatro fuentes, cuatro destinos.

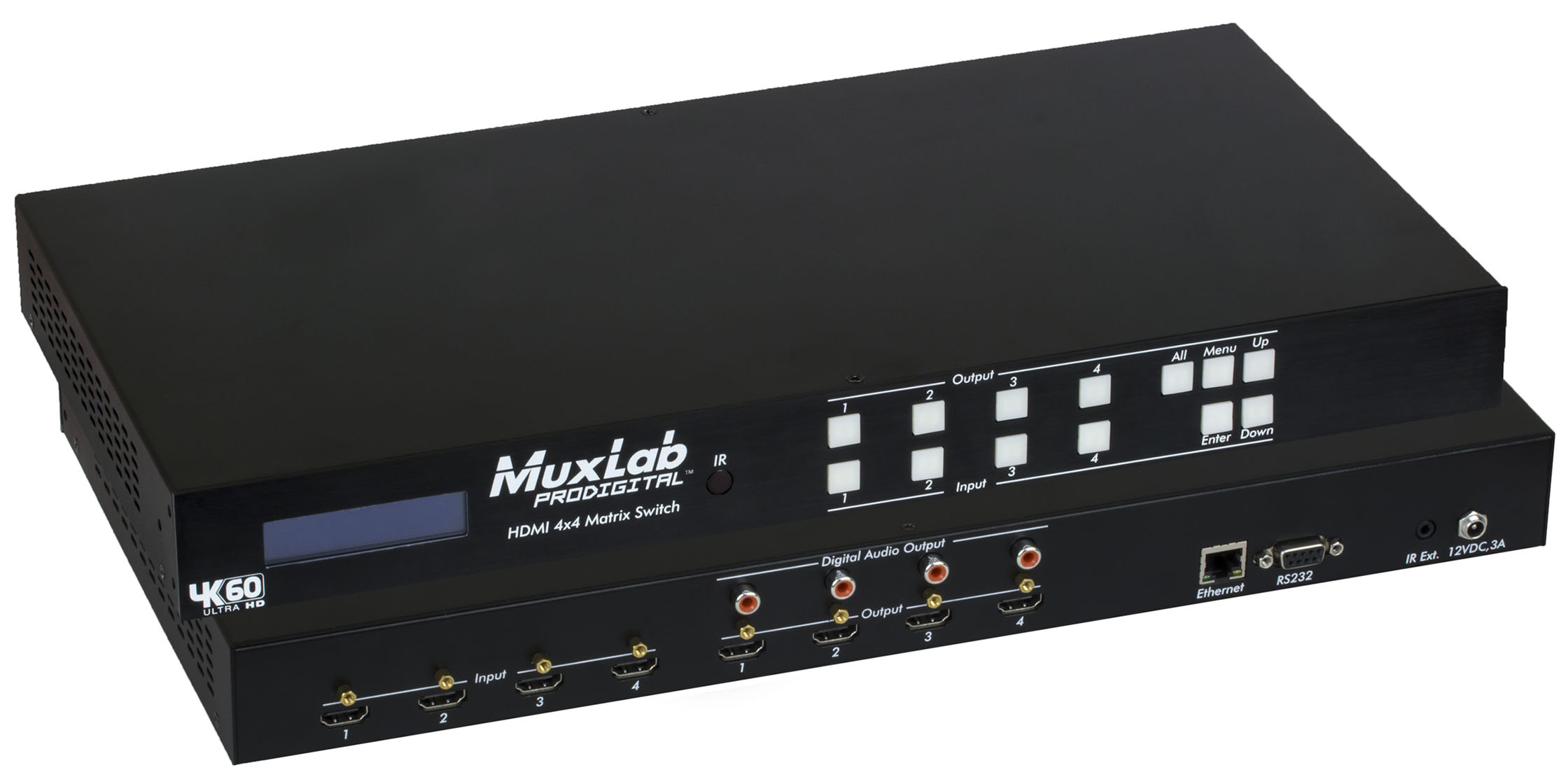

El MuxLab 500444-EU conecta cuatro fuentes HDMI a cuatro pantallas con conmutación independiente. Compatible con extensores HDBaseT 4K/60 (4:2:0) para instalaciones de largo alcance. Formato rack 19".
Monte el equipo en rack 19" antes de conectar cables. Use cables HDMI de alta calidad para señales 4K/60 Hz. Para extensores HDBaseT, use cable Cat6a/7 de buena calidad. Configure las rutas mediante el software GUI o el panel frontal.
- Botones del panel frontal
- Control IR remoto
- RS-232 serial
- Telnet / TCP/IP
- Software GUI para Windows
Con gestión EDID independiente y escalado de resolución por puerto, el 500444-EU garantiza compatibilidad con fuentes y pantallas de distintas resoluciones, incluyendo integración con extensores HDBaseT.
Monte el equipo en rack 19". Fije los soportes laterales e instale el equipo en la posición deseada del rack.
Conecte hasta cuatro fuentes HDMI a los puertos de entrada 1 a 4 del panel trasero con cables HDMI certificados.
Conecte hasta cuatro pantallas (o extensores HDBaseT) a los puertos de salida 1 a 4 del panel trasero.
Para audio independiente: conecte la salida S/PDIF coaxial a un receptor AV o sistema de audio externo.
Conecte la alimentación y encienda el equipo. Instale el software GUI de Windows para configurar las rutas de conmutación de forma visual.
Defina las rutas de entrada/salida deseadas mediante GUI, botones del panel frontal, IR, RS-232 o Telnet según el sistema de control instalado.
Conecta cualquiera de 4 fuentes a cualquiera de 4 pantallas independientemente.
Soporte completo HDR con muestreo de croma 4:4:4 y compatibilidad 3D.
Compatible con extensores HDBaseT para instalaciones de largo alcance.
Salida digital coaxial para sistemas de audio independientes.
Gestión EDID por puerto para máxima compatibilidad con cualquier equipo.
Panel frontal, IR, RS-232, TCP/IP y software GUI para Windows incluido.
500444-EU | Especificaciones y soporte
Integración total con control de sala.
- LPCM 7.1CH
- Dolby TrueHD
- Dolby Digital Plus
- Dolby Atmos
- DTS-HD Master Audio
- DTS:X
- Salas de juntas y directorio
- Aulas de capacitación
- Cartelería digital
- Videoconferencia corporativa
- Sistemas de información médica
- Control y monitoreo
Sin imagen en salida: verifique la ruta de conmutación asignada. Sin audio S/PDIF: ajuste el formato de audio de la fuente. Problema con HDBaseT: verifique el cable Cat y los extensores conectados.
| Especificaciones técnicas — MuxLab 500444-EU | |
|---|---|
| Modelo | HDMI 4×4 Matrix Switch, 4K/60 |
| Estándar HDMI | HDMI 2.0 |
| Resolución máxima | 4K/60 Hz (4:4:4) |
| HDR | Soporte HDR completo |
| Soporte 3D | Sí |
| HDCP | HDCP 2.2 |
| Compatibilidad HDBaseT | 4K/60 (4:2:0) para extensores HDBT |
| Puertos entrada | 4× HDMI 2.0 |
| Puertos salida | 4× HDMI 2.0 |
| Formatos audio | LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos, DTS-HD Master Audio, DTS:X |
| Salida audio | S/PDIF coaxial digital |
| Gestión EDID | Independiente por puerto |
| Escalado | Independiente por puerto para pantallas de distintas resoluciones |
| Control | Panel frontal, IR, RS-232, TCP/IP, Telnet, GUI Windows |
| Montaje | Rack 19" |
| Dimensiones | 49,00 × 34,00 × 9,00 cm |
| Peso | 3,8 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin imagen en salida | Ruta no asignada | Configure la ruta de entrada/salida en el software GUI. |
| Sin audio S/PDIF | Formato audio incompatible | Ajuste el formato de audio en la fuente. |
| Problema con HDBaseT | Cable o extensor | Verifique el cable Cat6a y los extensores HDBaseT. |
| Sin control TCP/IP | Red o IP | Verifique la dirección IP del equipo en la red. |
