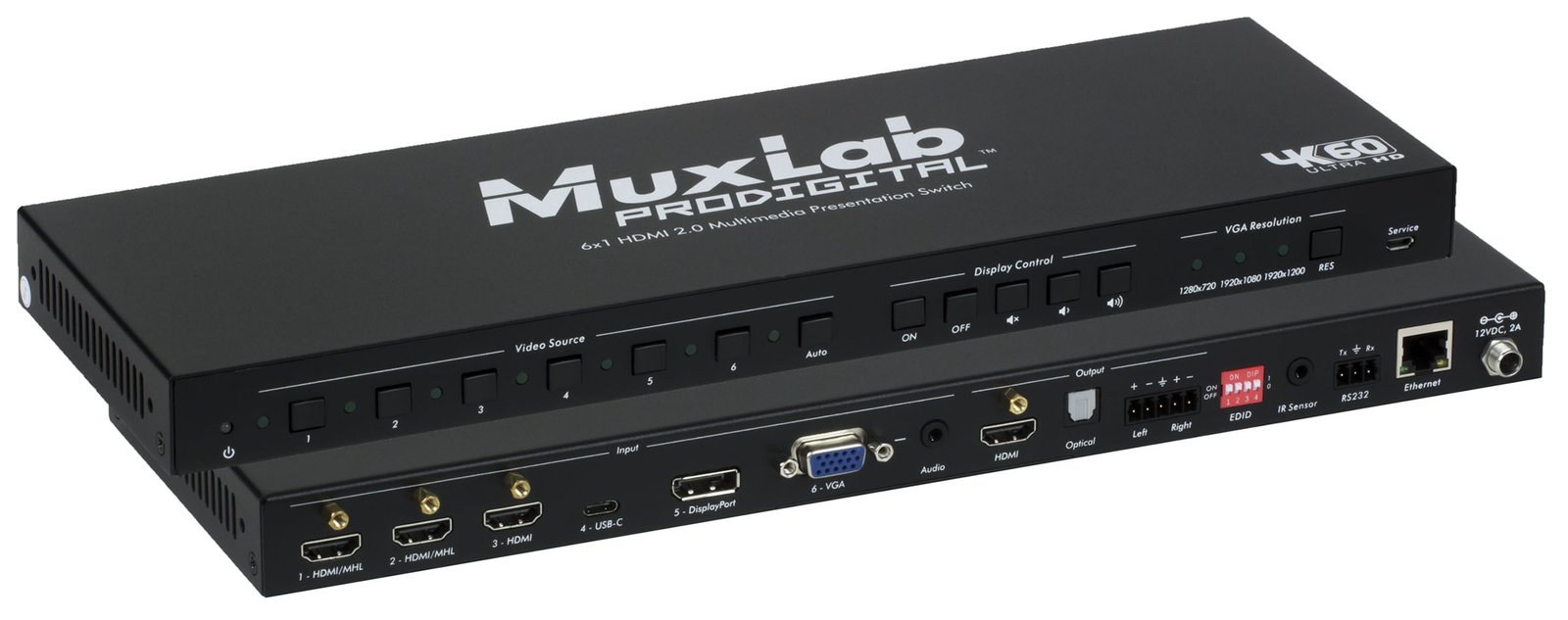

Presentation Switch 6×1 Multimedia | MuxLab
Conmutador multimedia 4K/60 con 6 entradas y escalado
Guía rápida de instalación para el conmutador de presentación MuxLab 500445. Integra seis entradas de video — 3× HDMI, 1× DisplayPort 1.2a, 1× USB Type-C, 1× VGA — con salida 4K/60 Hz, escalado integrado, extracción de audio y múltiples modos de control.
500445 | Instalación y conexión
Seis fuentes, una pantalla, un control.
El MuxLab 500445 centraliza seis tipos de entrada de video en un único conmutador escalador con salida HDMI 4K/60 Hz. Ideal para salas de presentación, salas de juntas y aulas donde conviven computadores, laptops, móviles y fuentes legacy.
En modo automático el equipo detecta la fuente activa y conmuta sin intervención. Conecte la pantalla principal a la salida HDMI. Los sistemas de audio pueden conectarse a las salidas analógica o digital según el equipo disponible.
- HDMI 1, 2 y 3 (con MHL en 2 puertos)
- DisplayPort 1.2a
- USB Type-C
- VGA
Con gestión inteligente de EDID, soporte CEC y actualización de firmware por LAN, el 500445 se adapta a cualquier instalación AV moderna. Compatible con Dolby Atmos y DTS:X en modo pass-through.
Conecte las fuentes de video a las entradas correspondientes: HDMI 1-2-3, DisplayPort, USB Type-C o VGA según los dispositivos disponibles.
Conecte la pantalla o proyector a la salida HDMI del conmutador con cable HDMI certificado para 4K/60 Hz.
Para audio analógico: conecte la salida analógica de 2 canales a un amplificador o sistema de altavoces activos.
Para audio digital: conecte la salida de audio digital de 5.1 canales al receptor AV o sistema de sonido compatible.
Seleccione el modo de control deseado: automático (detección de fuente), botones pulsadores, IP, RS232 o control IR.
Encienda el equipo y verifique la imagen en la pantalla. En modo automático, el equipo conmutará automáticamente a la fuente activa detectada.
HDMI, DisplayPort 1.2a, USB Type-C y VGA en un único equipo.
Escala cualquier fuente a 4K/60 Hz (4:4:4) o 1080p/60 Hz 3D.
Extracción analógica 2 canales y digital 5.1 canales simultánea.
Pass-through de los formatos de audio de mayor calidad disponibles.
Gestión de pantallas downstream vía CEC y EDID automático.
Actualización de firmware vía red LAN sin intervención física en el equipo.
500445 | EDID y especificaciones
EDID inteligente y múltiple control.
- Automático: detección de fuente activa
- Botones: selección manual directa
- IP: control vía red LAN
- RS232: integración con AMX/Crestron
- IR: control por mando a distancia
- Salas de presentación corporativas
- Salas de juntas y directorio
- Hoteles y hospitalidad
- Aulas universitarias y colegios
- Centros de comando y control
- Instalaciones smart home
Sin imagen: verifique que la fuente esté activa y el cable correctamente conectado. Sin audio digital: compruebe compatibilidad del formato en el receptor AV. Sin conmutación automática: revise la configuración del modo de detección.
| Especificaciones técnicas — MuxLab 500445 | |
|---|---|
| Modelo | 6×1 2.0 Multimedia Presentation Switch |
| Resolución de video | 4K/60 Hz (4:4:4) 8-bit; 1080p/60 Hz 3D |
| HDR | HDR 10 |
| HDCP | HDCP 2.2 |
| Entradas HDMI | 3× HDMI (MHL en 2 puertos) |
| Entrada DisplayPort | 1× DisplayPort 1.2a |
| Entrada USB Type-C | 1× USB Type-C |
| Entrada VGA | 1× VGA |
| Audio analógico | Extracción 2 canales estéreo |
| Audio digital | Extracción 5.1 canales |
| Pass-through audio | Dolby Atmos, DTS:X |
| Gestión EDID | Inteligente automático |
| CEC | Sí, para gestión de pantallas downstream |
| Actualización firmware | Vía LAN |
| Control | Modo automático, botones, IP, RS232, IR |
| Dimensiones | 38,00 × 16,00 × 10,50 cm |
| Peso | 1,550 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin imagen en pantalla | Fuente inactiva o cable | Verifique que la fuente esté encendida y el cable conectado. |
| Sin conmutación auto | Modo de detección | Verifique la configuración del modo automático. |
| Sin audio digital | Formato incompatible | Ajuste el formato de audio en la fuente. |
| Sin control IP | Red o configuración | Verifique la dirección IP y conexión LAN del equipo. |
