Manual de operación | MuxLab
Procesador Quad-View
Procesador 4x2 HDMI 2.0 para presentaciones 4K
500446
Manual técnico para instalación, operación y soporte del procesador MuxLab 500446 distribuido por Electrosmart en Chile.
Entradas4 × HDMI 2.0
Salidas2 × HDMI 2.0
Resolución4K/60 4:4:4
ControlIR · RS-232 · Ethernet · Web GUI
Electrosmart
MuxLab 500446
01
500446 | Seguridad y contenido
Advertencia:No desarme la carcasa, no modifique el equipo y no lo exponga a lluvia, humedad ni derrames. Desconecte la alimentación antes de limpiar o revisar conexiones. Opere dentro del rango térmico especificado (0–40 °C).
Contenido del paquete
- Procesador Quad-View 4x2 HDMI 2.0 (500446)
- Adaptador de poder 12 VDC / 3,33 A
- Control remoto IR + sensor IR
- Guía de instalación rápida
- Hoja de referencia rápida (Quick Reference)
Uso previsto
El equipo está orientado a cartelería digital, salas de conferencias, presentaciones corporativas, educación, seguridad y laboratorios de prueba que necesitan combinar hasta cuatro fuentes HDMI en una o dos pantallas 4K.
Métodos de control disponibles
- Botones del panel frontal
- Control remoto IR / sensor IR externo
- Puerto RS-232 (baud rate 115200)
- Ethernet + Web GUI (navegador)
- OSD (menú en pantalla)
- Control desde la nube
Formatos visuales soportados
PIP (imagen en imagen), PBP (lado a lado), POP (imagen afuera de imagen), pantalla completa y vista cuádruple Quad-View.
| Sección | Contenido |
|---|---|
| Introducción | Aplicaciones, capacidades principales y modos de visualización. |
| Diagrama de conexión | Fuentes HDMI, pantallas, audio, control y alimentación. |
| Paneles frontal y trasero | Puertos, botones, salidas y función de cada control. |
| Operación y layouts | Control IR, modos de presentación, presets y Web GUI. |
| Especificaciones técnicas | Video, audio, conectores, mecánica y condiciones de ambiente. |
| Solución de problemas | Síntomas comunes, causas probables y acciones recomendadas. |
ventas@electrosmart.cl
Manual de operación
02
500446 | Introducción
Producto
Multiview profesional.
El 500446 combina hasta cuatro fuentes HDMI 2.0 UHD en una o dos pantallas 4K/60 Hz simultáneamente.
Modos de presentación
- Quad-View (4 fuentes)
- PIP — imagen en imagen
- PBP — lado a lado
- POP — imagen fuera de imagen
- Pantalla completa
Aplicaciones típicas
- Salas de conferencias
- Cartelería digital
- Monitoreo de seguridad
- Laboratorios de prueba
- Educación y training
El Procesador Quad-View 4x2 HDMI 2.0 admite resolución 4K/60 (4:4:4) y permite enrutar fuentes UHD desde cualquiera de las cuatro entradas HDMI hacia dos pantallas independientes al mismo tiempo. Ofrece 5 modos predeterminados y hasta 8 layouts personalizados.
18 Gbps
Ancho de banda HDMI 2.0a, 594 MHz.
HDCP 1.4/2.2
Compatibilidad con fuentes protegidas.
5+8 layouts
Presets fijos y modos personalizados.
Audio 7.1
Bypass HDMI sin comprimir + extracción RCA estéreo.
Transiciones
Seamless, fundido, barrido y disolución.
Firmware
Actualizable vía puerto Service para nuevas funciones.
| Capacidad | Detalle |
|---|---|
| Entradas HDMI | Cuatro entradas HDMI 2.0a, 4K@60 Hz (4:4:4, 8 bit) |
| Salidas HDMI | Dos salidas HDMI 2.0a, 4K@60 Hz (4:4:4, 8 bit) |
| Extracción de audio | Dos salidas RCA estéreo L/R, bypass HDMI 7.1 |
| Layouts predeterminados | 5 modos fijos + 8 personalizados guardables |
| Baud rate RS-232 | 115200 |
Procesador Quad-View
MuxLab 500446
03

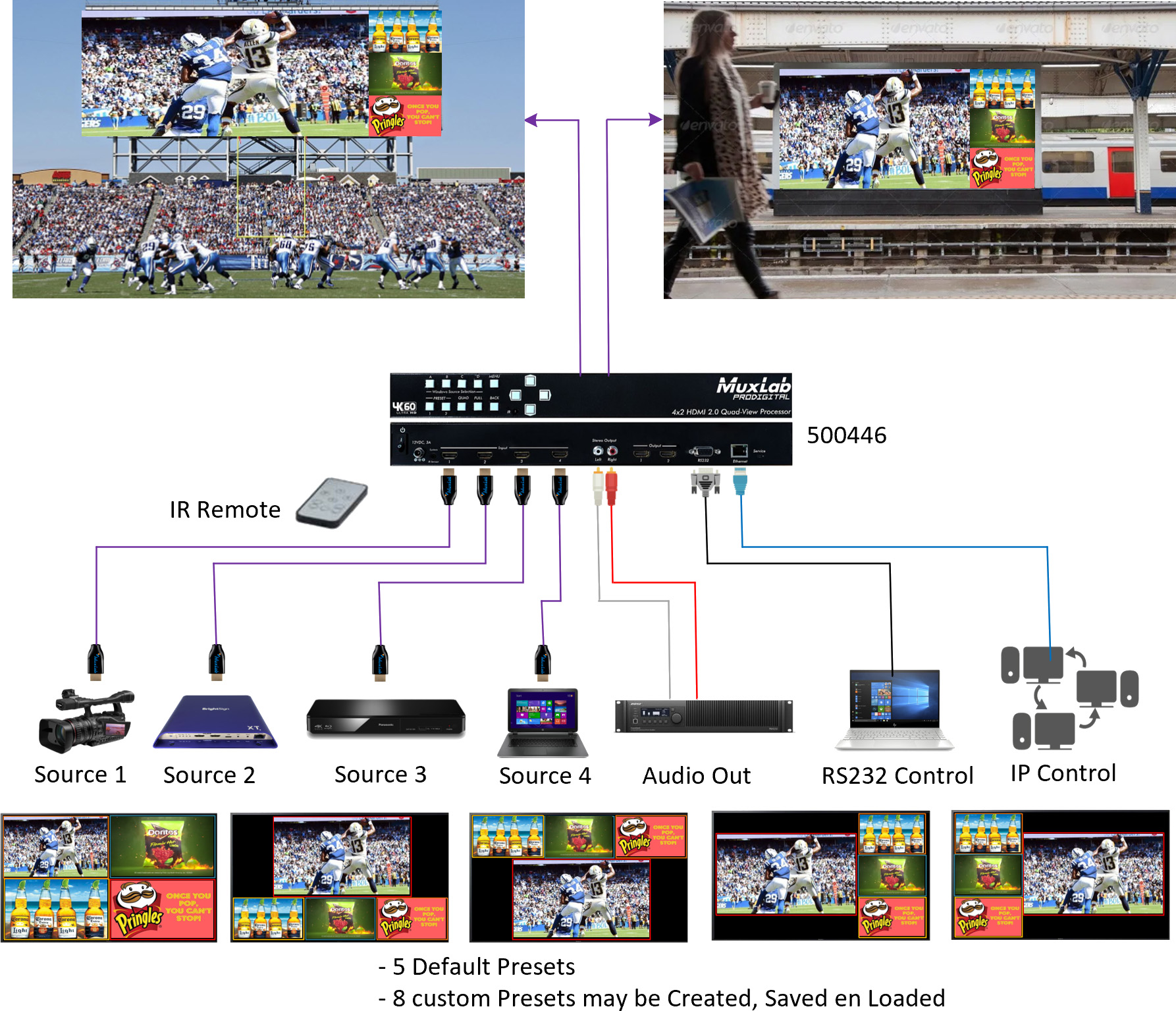

500446 | Diagrama de conexión
Conexión
Instalación de señal.
Secuencia recomendada de instalación
Conecte todas las fuentes, pantallas y cables de control antes de energizar el equipo. Verifique resolución y compatibilidad HDCP de cada fuente si alguna ventana aparece sin señal tras el encendido.
| 01 | Fuentes HDMI | Conecte reproductores, computadores, cámaras u otras fuentes UHD a las entradas HDMI 1–4 del panel trasero. |
| 02 | Pantallas HDMI | Conecte monitores, proyectores o procesadores posteriores a las salidas HDMI 1 y 2. |
| 03 | Audio RCA | Conecte amplificadores o sistemas de audio a las salidas RCA estéreo L/R para extracción analógica. |
| 04 | Control remoto | Para RS-232 use baud 115200; para Ethernet confirme IP; para IR conecte sensor externo si es necesario. |
| 05 | Alimentación | Conecte la fuente 12 VDC/3,33 A, encienda el equipo y confirme imagen, audio y layout de salida. |
Entradas: 4× HDMI · RS-232 · RJ-45 · 3,5 mm
Salidas: 2× HDMI · 2× RCA
04

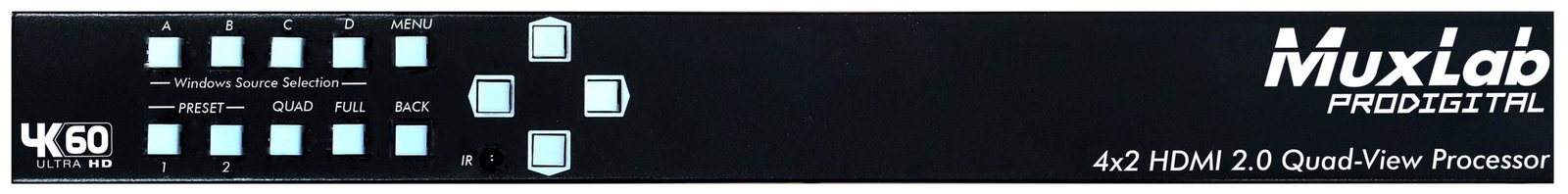

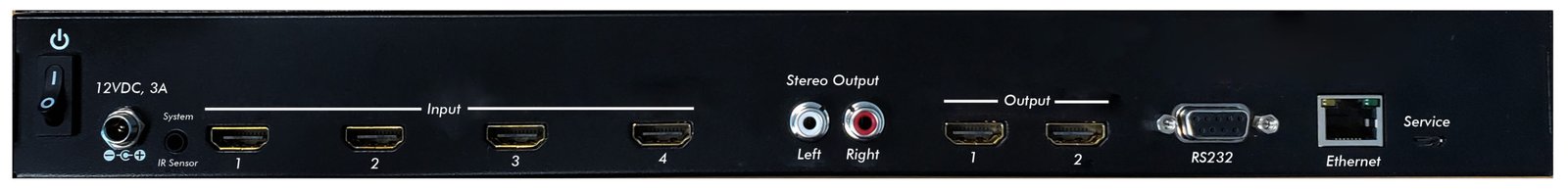

500446 | Panel frontal y trasero
Hardware
Puertos y controles.
| Panel | Control o puerto | Función |
|---|---|---|
| Frontal | Selección de fuente (A–D) | Asigna la fuente activa a cada una de las cuatro ventanas del layout. |
| Frontal | Presets 1–5 | Recupera los cinco layouts predeterminados guardados en memoria. |
| Frontal | Quad-View / Full | Activa la vista cuádruple o cambia una ventana a pantalla completa. |
| Frontal | OSD / IR | Permite navegar menús en pantalla; recibe señal del control remoto IR. |
| Trasero | DC 12 V + Power SW | Conector de poder y interruptor de encendido/apagado. |
| Trasero | Entradas HDMI 1–4 | Conecta las cuatro fuentes HDMI 2.0 UHD. |
| Trasero | Salidas HDMI 1–2 | Conecta las dos pantallas o procesadores de destino. |
| Trasero | RCA L/R · RS-232 · RJ-45 · Service | Extracción de audio estéreo, control serial, control Ethernet y puerto de actualización de firmware. |

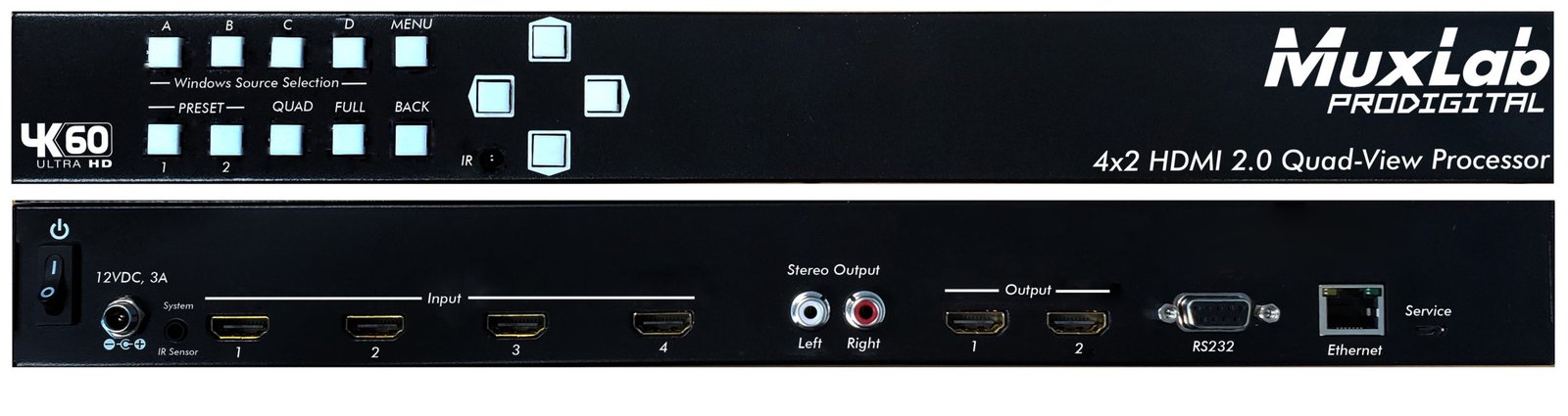

Paneles del producto
MuxLab 500446
05
500446 | Operación y layouts
Uso diario
Modos de presentación.
Quad-View
HDMI 1
HDMI 2
HDMI 3
HDMI 4
Cuatro fuentes simultáneas.Muestra las cuatro entradas HDMI divididas en cuadrantes iguales sobre una o dos pantallas.
PBP — Lado a lado
HDMI 1
HDMI 2
Comparación en paralelo.Dos fuentes lado a lado en la misma pantalla para revisión o comparación de señales.
Full Screen
HDMI 1
Una fuente a pantalla completa.Cualquier entrada ocupa la salida completa. Cambia sin corte con transición seamless.
| Función | Descripción de uso en operación |
|---|---|
| PIP (imagen en imagen) | Superpone una fuente secundaria en un recuadro ajustable sobre la fuente principal. |
| POP (imagen fuera de imagen) | Coloca una ventana secundaria en el borde de la pantalla, sin cubrir el área principal. |
| Zoom y paneo | Ajusta el tamaño y la posición de cada ventana de salida dentro del layout activo. |
| Títulos y bordes | Identifica fuentes con etiquetas de texto, colores de borde y fondos personalizables. |
| Transiciones | Aplica seamless, fade, wipe o dissolve al cambiar de escena o de layout. |
| Selección de audio | Elige qué fuente HDMI se escucha en las salidas HDMI y RCA de forma independiente. |
| Presets y layouts personalizados | Guarda hasta 8 configuraciones personalizadas; recuperables desde panel, IR, RS-232 o Web GUI. |
Control: IR · RS-232 · Ethernet · Web GUI · OSD · Nube
06
500446 | Especificaciones técnicas
Datos técnicos
Ficha técnica completa.
| Video | |
| Compatibilidad HDMI | HDMI 2.0a |
| Ancho de banda | HDMI 594 MHz (18 Gbps) |
| Resolución de entrada | Hasta 4K@60 Hz (4:4:4, 8 bit) |
| Resolución de salida | Hasta 4K@60 Hz (4:4:4, 8 bit) |
| HDCP | 1.4 y 2.2 |
| Layouts | 5 predeterminados + 8 personalizados guardables |
| Modos | Pantalla completa, Quad-View, PIP, PBP, POP |
| Audio | |
| Bypass HDMI | Audio digital sin comprimir, hasta 7.1 canales |
| Extracción analógica | Dos salidas RCA estéreo L/R |
| Conectividad | |
| Entradas | 4× HDMI 2.0, 1× RS-232, 1× RJ-45 Ethernet, 1× jack 3,5 mm (IR externo) |
| Salidas | 2× HDMI 2.0, 2× RCA (L/R) |
| Control | RS-232 (baud 115200), Ethernet, IR, panel frontal, Web GUI, OSD, nube |
| Mecánica y ambiente | |
| Dimensiones | 390 × 248 × 44 mm |
| Peso | 2,2 kg |
| Alimentación | 12 VDC, 3,33 A (adaptador incluido) |
| Consumo máximo | 22 W |
| Temperatura de operación | 0 a 40 °C |
| Humedad relativa | 20 a 90 % HR, sin condensación |
Especificaciones técnicas
MuxLab 500446
07
500446 | Soporte
Cierre
Solución de problemas y soporte.
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin imagen en una o más ventanas | Cable HDMI defectuoso o fuente apagada | Verifique continuidad y orden del cableado HDMI; confirme que la fuente esté activa. |
| Sin sincronización de imagen | Secuencia de encendido incorrecta | Apague fuente y pantallas, luego vuelva a encender en orden: fuente → procesador → pantalla. |
| Imagen parpadeante o con ruido | Cable HDMI de baja calidad o exceso de largo | Use cables HDMI certificados para 4K; limite el largo según especificaciones del cable. |
| Tinte verde o rosado en imagen | Falla en cable HDMI o pin dañado | Revise conectores y reemplace el cable HDMI si es necesario. |
| Sin respuesta al control IR | Sensor IR sin señal de línea de vista | Apunte el control directamente al sensor IR frontal o conecte sensor externo al jack 3,5 mm. |
| Sin conexión por RS-232 o Ethernet | Puerto COM incorrecto o dirección IP errónea | Confirme el puerto COM asignado, la dirección IP del equipo y el baud rate 115200. |
Garantía
La garantía es gestionada por Electrosmart como distribuidor autorizado de MuxLab en Chile. Para hacer válida la garantía, conserve la boleta o factura de compra y contáctenos dentro del período de cobertura aplicable.
Contacto Electrosmart
Para ventas, soporte técnico o descarga de documentos adicionales:
ventas@electrosmart.cl
www.electrosmart.cl
