Extensión KVM HDMI 2.0 4K@60Hz hasta 100 m

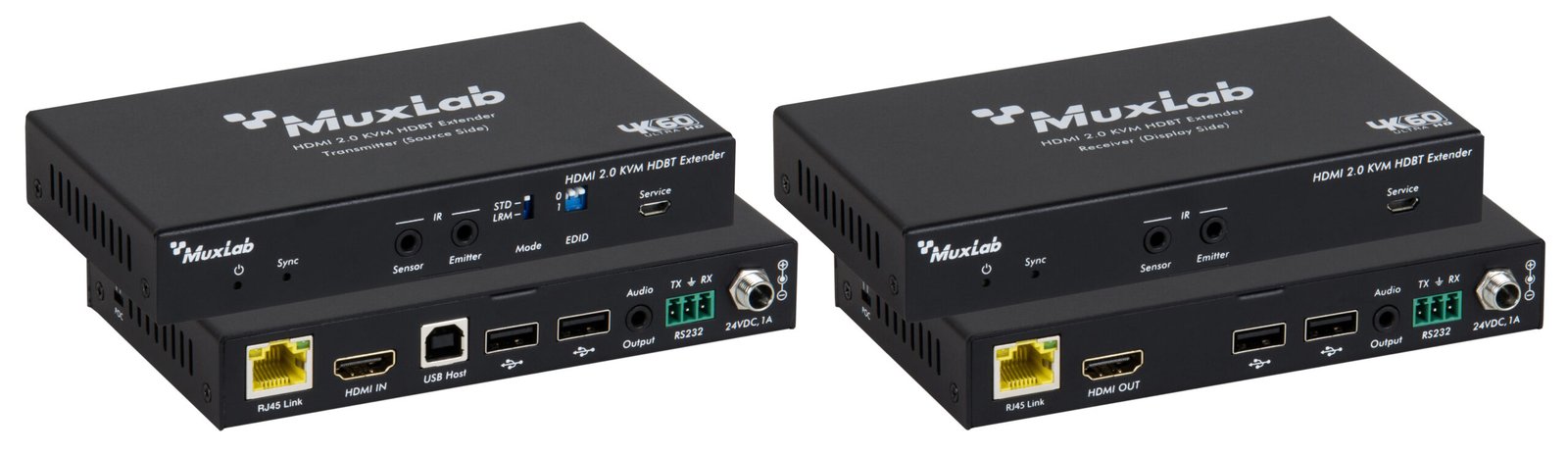

Manual de instalación para el kit extensor KVM MuxLab 500449. Transmite HDMI 2.0, USB 2.0, RS232 e IR bidireccional hasta 100 m a 4K@60 Hz (4:4:4) vía un único cable Cat6a/7. Incluye transmisor (TX) y receptor (RX) con hub USB 1×2 integrado en ambas unidades.
500449 | Instalación TX y RX
Conexión en el lado fuente

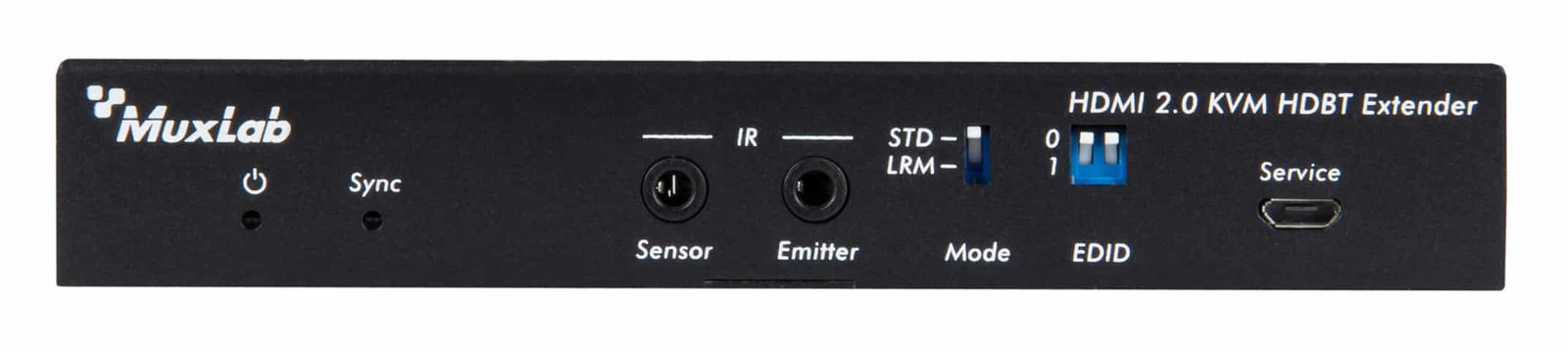

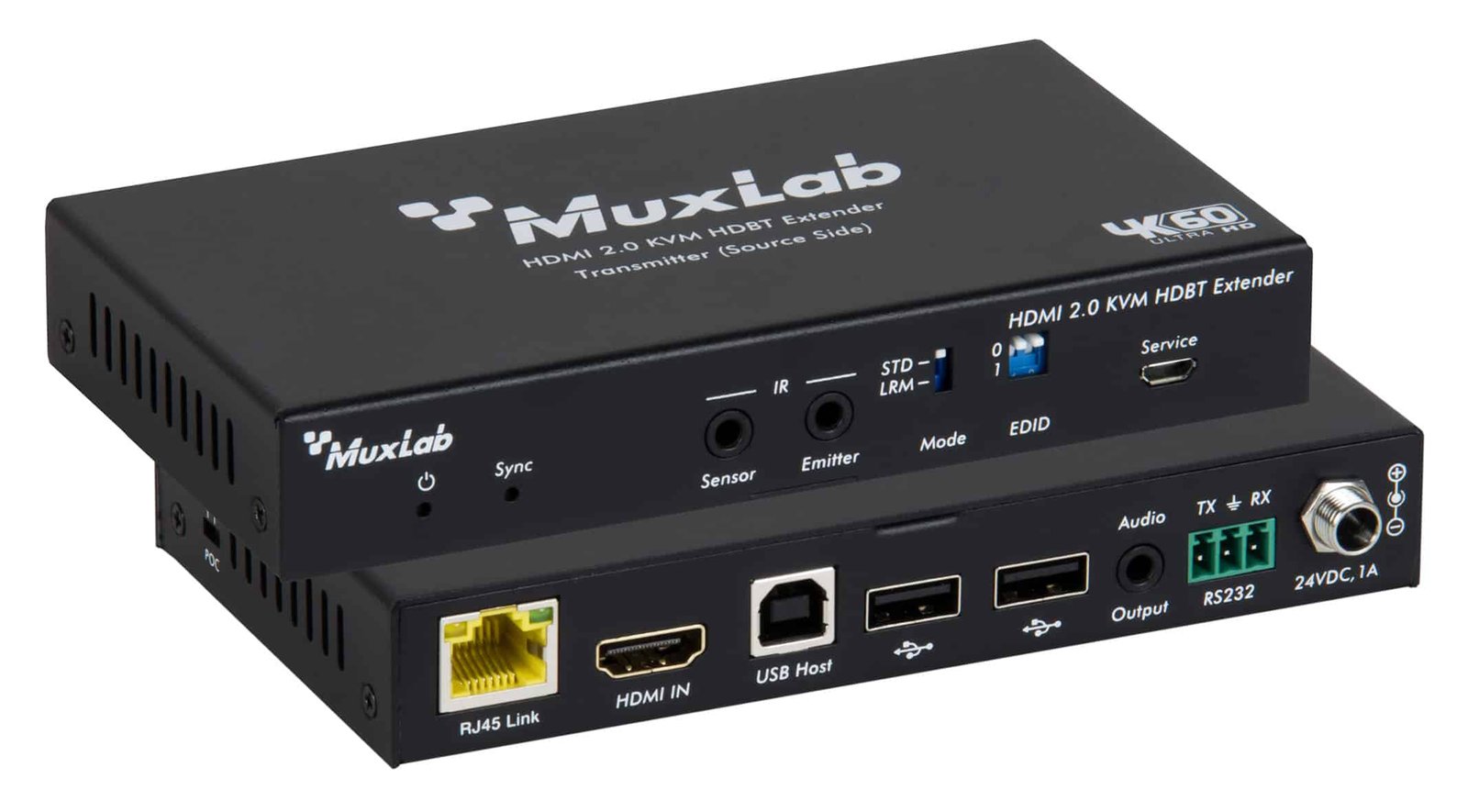

Ubique el TX cerca de la fuente HDMI y el equipo a controlar.
Conecte la fuente HDMI (computador, reproductor 4K) al puerto HDMI IN del transmisor.
Conecte el teclado, ratón u otros periféricos USB al hub USB 2.0 (1×2) del TX.
Si requiere extracción de audio en el lado fuente, conecte el conector 3.5 mm analógico del TX a un amplificador o altavoces activos.
Para control RS232: conecte el puerto RS232 al equipo a controlar remotamente.
Para control IR: conecte el emisor IR al conector IR TX del transmisor y apúntelo al equipo controlado.
Conecte el cable Cat6a/7 UTP al puerto HDBT del TX. El PoC permite alimentar una de las unidades desde la otra si solo hay alimentación en un extremo.
Conexión en el lado pantalla

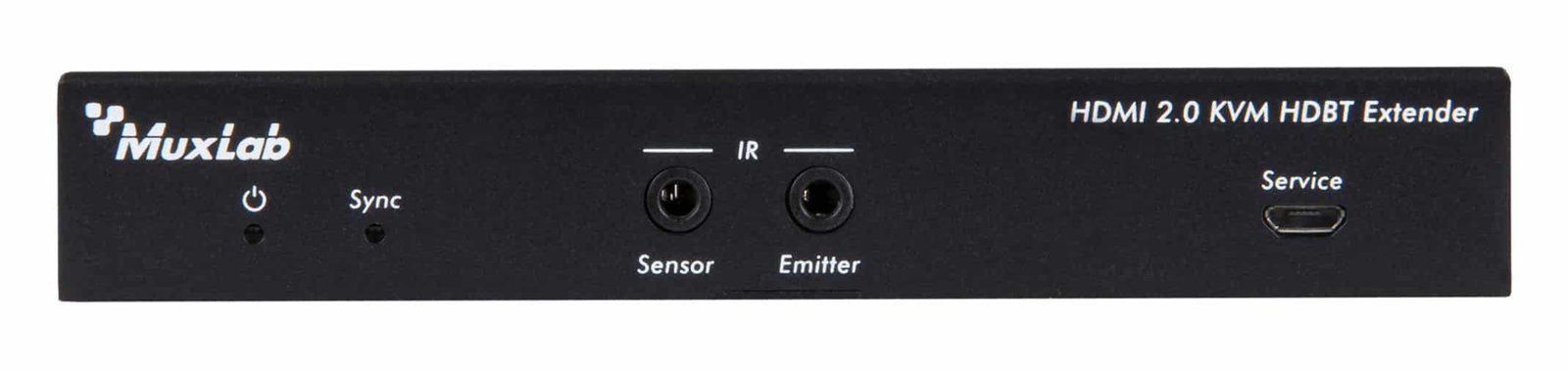

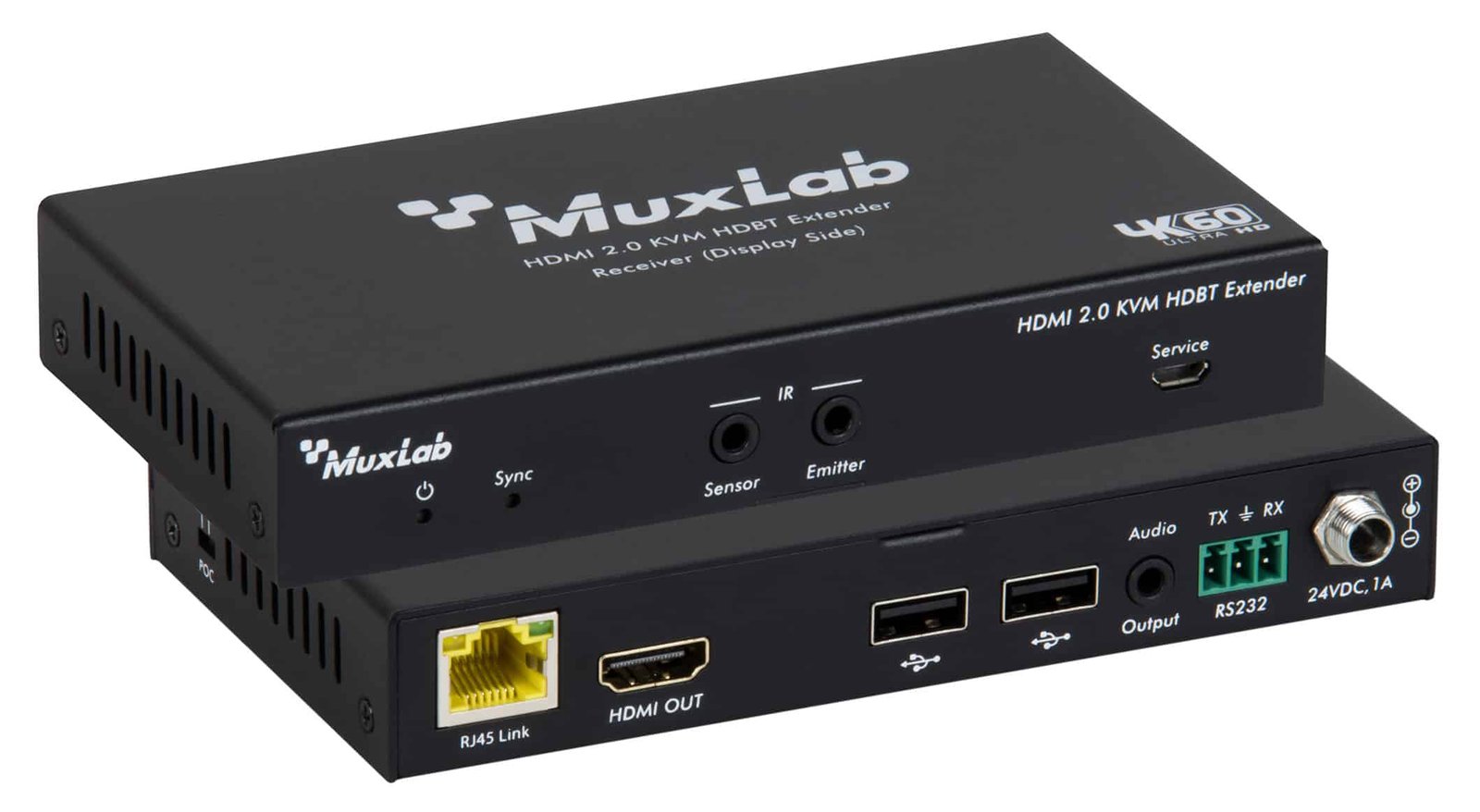

Ubique el RX cerca de la pantalla o pantalla táctil destino.
Conecte el cable Cat6a/7 UTP al puerto HDBT del receptor. Use cable de hasta 100 m para 4K/60 Hz o 150 m para 1080p/60 Hz.
Conecte la pantalla o monitor 4K al puerto HDMI OUT del receptor con cable HDMI certificado.
Si usa pantalla táctil: conecte el puerto USB del RX al puerto USB táctil de la pantalla para habilitar el control touch-screen remoto.
Conecte periféricos USB locales (teclado, ratón táctil) al hub USB 2.0 (1×2) del RX.
Para audio en el lado pantalla: conecte el conector 3.5 mm analógico del RX a un sistema de audio local.
Conecte la fuente de alimentación al RX (o al TX si solo hay acceso eléctrico en el lado fuente gracias al PoC bidireccional).
500449 | Especificaciones técnicas
4K@60Hz hasta 100 m.
- 4K@60Hz (4:4:4): hasta 100 m con Cat6a/7
- 1080p@60Hz: hasta 150 m con Cat6/6a/7
- Configuración punto a punto
- Cable UTP (par trenzado sin blindaje)
- HDR
- HDR10
- HDR10+
- Dolby Vision
- HLG (Hybrid Log-Gamma)
- Modo estándar
- Modo Long Reach
Use cable Cat6a o Cat7 UTP para obtener el alcance máximo de 100 m a 4K@60 Hz. Cables Cat6 estándar limitan el alcance a 150 m a 1080p/60 Hz.
| Especificaciones técnicas — MuxLab 500449 | |
|---|---|
| Modelo | HDMI 2.0 KVM HDBT Extender Kit, 100 m |
| Estándar video | HDMI 2.0b |
| Resolución máxima | 4K@60 Hz (4:4:4) |
| Ancho de banda video | 18 Gbps |
| HDCP | HDCP 2.2 |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| USB | USB 2.0, hub 1×2 integrado en TX y RX |
| Control RS232 | Sí |
| IR | Bidireccional |
| Control táctil | Sí (touch-screen) |
| Audio codec | LPCM, Dolby Digital, Dolby Digital Plus, Dolby Digital EX, Dolby TrueHD, DTS, DSD |
| Audio de-embedding | 3.5 mm analógico en TX y RX |
| Alcance 4K/60 | 100 m (328 ft) con Cat6a/7 |
| Alcance 1080p/60 | 150 m (492 ft) con Cat6/6a/7 |
| Cable | UTP par trenzado sin blindaje (Cat6a/7) |
| Configuración | Punto a punto |
| PoC | Power over Cable bidireccional |
| Modos HDBT | Estándar y Long Reach |
| Gestión EDID | Sí |
| Dimensiones (TX/RX) | 7,28 × 2,95 cm (ancho × alto) |
| Peso kit completo | 1,09 kg |
| Contenido del kit | 1× Transmisor (TX) + 1× Receptor (RX) |
500449 | Soporte técnico y resolución de problemas
Soluciones KVM profesionales.
- Extensión KVM para estaciones de trabajo remotas
- Salas de conferencias con pantallas táctiles
- Instalaciones AV profesionales
- Broadcast y producción de video
- Cartelería digital interactiva
- Control y monitoreo remoto
Resolución de problemas.
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin imagen en pantalla | Cable Cat o HDMI defectuoso | Verifique el cable Cat6a/7 y el cable HDMI en el RX. |
| Imagen parpadeante | Cable Cat de baja calidad o longitud excesiva | Use Cat6a o Cat7 y verifique la longitud del cable. |
| Sin control USB | Conexión USB al TX o RX | Reconecte los periféricos USB al hub del TX o RX. |
| Sin audio analógico | Cable 3.5 mm desconectado | Verifique el cable de audio en TX o RX según el punto de extracción. |
| Sin control IR | Orientación o conexión del emisor | Verifique la conexión del emisor IR y su orientación. |
| Sin control RS232 | Configuración del puerto | Verifique baud rate y parámetros RS232 del equipo controlado. |
| Touch-screen no responde | Cable USB táctil en RX | Reconecte el puerto USB táctil entre el RX y la pantalla. |
| Alcance insuficiente | Tipo de cable | Verifique que el cable sea Cat6a o Cat7 para 100 m a 4K/60 Hz. |
| Sin alimentación en un extremo | PoC no habilitado | Conecte alimentación en el extremo disponible; el PoC alimentará la otra unidad. |
Permite alimentar una unidad desde la otra si no hay acceso eléctrico en ambos extremos.
