KVM 4K@60 sobre Cat6 con USB-C Decora
Guía rápida del Extensor KVM HDMI/USB-C HDBT 4K/60 MuxLab 500452. Transmite HDMI y USB 2.0 hasta 40 m a 4K@60Hz o 70 m a 1080p mediante un cable Cat6/6a/7. Transmisor wall-plate estilo Decora con entrada HDMI y USB-C.
500452 | Instalación y conexiones
KVM compacto para cualquier laptop.
El transmisor wall-plate Decora del 500452 acepta tanto HDMI como USB-C, lo que lo hace compatible con laptops Apple y Windows modernos sin adaptadores adicionales.
Utilice cable Cat6, Cat6a o Cat7 UTP de cobre. Para 4K@60Hz la longitud máxima es 40 m; para resoluciones hasta 1080p, hasta 70 m. El sistema incluye Power over Cable (PoC) para alimentar el transmisor desde el receptor, reduciendo cableado eléctrico en la pared.
- 1× HDMI 2.0b
- 1× USB-C (compatible Apple y Windows)
- 1× HDMI 2.0b
- 2× USB 2.0 (hub 1×2)
- 1× salida de audio analógico
El kit incluye un transmisor en formato wall-plate Decora (instalado en la pared de la sala de presentación) y un receptor (en el rack o junto a la pantalla). El cable Cat6/6a/7 los conecta.
Instale el transmisor wall-plate en la caja de pared Decora de la sala de presentación. Conecte el cable Cat6/6a/7 al puerto RJ-45 del transmisor.
Conecte el otro extremo del cable Cat6/6a/7 al puerto RJ-45 del receptor, ubicado junto a la pantalla o en el rack AV. Asegure la alimentación del receptor.
En la sala: conecte el laptop o PC al transmisor usando HDMI o USB-C según el equipo. Ambas entradas son funcionales simultáneamente si se requiere.
Conecte la pantalla o proyector a la salida HDMI del receptor. Conecte periféricos USB (teclado, ratón, USB) a los puertos USB 2.0 del receptor si se necesita control remoto.
Conecte los altavoces o amplificador a la salida de audio analógico del receptor para reproducción de audio del contenido presentado.
Entrada USB-C en el transmisor para laptops Apple y Windows modernos sin adaptadores.
Soporte de contenido protegido para fuentes y plataformas digitales de streaming.
Hub 1×2 integrado en receptor para conectar periféricos USB en la ubicación de la pantalla.
Power over Cable: el receptor alimenta al transmisor a través del cable Cat, sin cableado eléctrico en la pared.
500452 | Especificaciones técnicas
Presentaciones y salas de reuniones.
- Salas de conferencias y reuniones
- Extensión KVM para estaciones de trabajo
- Integración con laptops USB-C (Apple, Windows)
- Instalaciones AV residenciales y comerciales
- Control remoto de equipos multimedia
Sin imagen: verifique que el cable Cat6/6a/7 no supere la distancia máxima para la resolución activa. Imagen degradada: use cable Cat6a o Cat7 para 4K@60Hz a distancias cercanas al límite. Sin USB: verifique conexión USB-C o HDMI en el transmisor.
| Especificaciones técnicas — MuxLab 500452 | |
|---|---|
| Modelo | HDMI/USB-C KVM Extender Kit, HDBT, 4K/60 |
| Fabricante | MuxLab |
| Estándar de vídeo | HDMI 2.0b |
| Resolución máxima | 4K@60Hz (4:4:4) |
| Ancho de banda | 18 Gbps |
| HDCP | HDCP 2.2 |
| Entradas (transmisor) | 1× HDMI, 1× USB-C (Apple y Windows) |
| Salidas (receptor) | 1× HDMI, 2× USB 2.0, 1× audio analógico |
| USB | USB 2.0 con hub 1×2 en receptor |
| Audio | Todos los modos digitales + salida analógica en receptor |
| Distancia 4K@60Hz | Hasta 40 m (131 ft) vía Cat6/6a/7 |
| Distancia 1080p | Hasta 70 m (230 ft) vía Cat6/6a/7 |
| Alimentación | Power over Cable (PoC) remoto |
| Form factor transmisor | Wall-plate estilo Decora |
| Dimensiones | 9,84 × 7,28 × 2,17 cm |
| Peso | 1,1 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin imagen | Cable o distancia excedida | Verifique longitud de cable y tipo (Cat6/6a/7). |
| Sin USB reconocido | Conexión USB-C o HDMI | Reinserte el cable en el transmisor y verifique compatibilidad. |
| Sin audio analógico | Nivel de salida | Verifique conexión de audio en receptor y nivel de fuente. |
Para ventas, soporte técnico o descarga de documentos: ventas@electrosmart.cl · www.electrosmart.cl

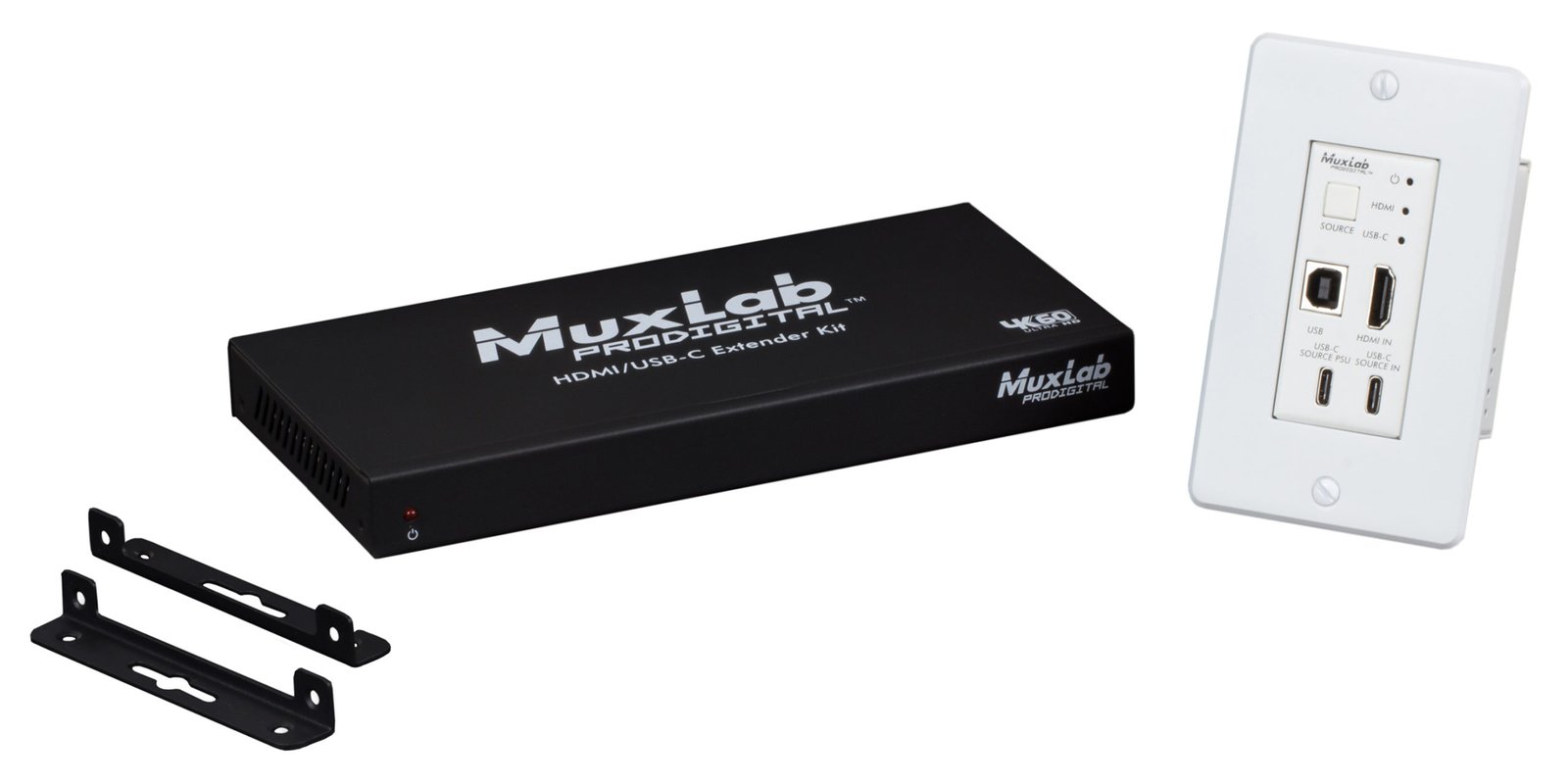

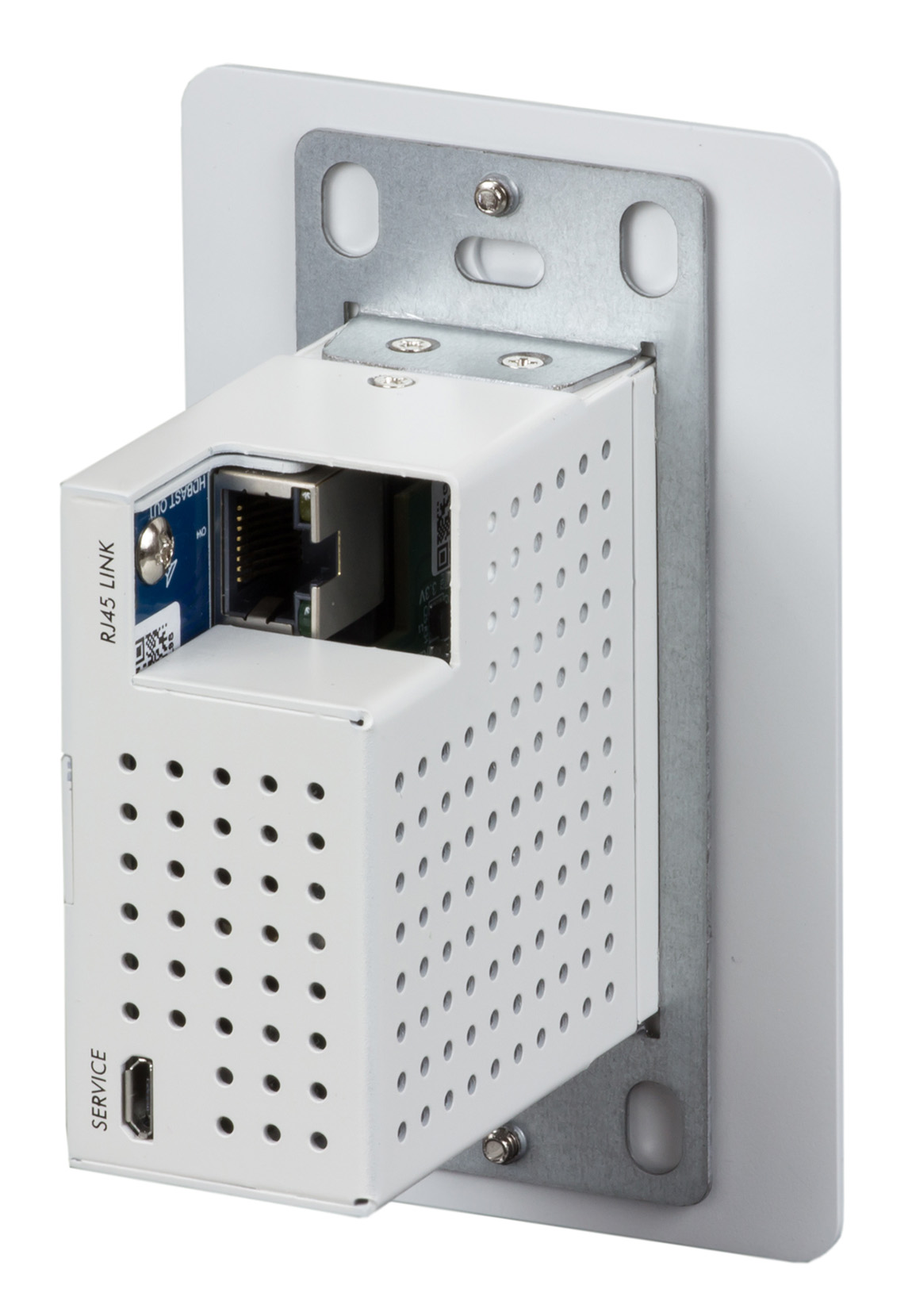

500452 | Vistas del kit y detalles del transmisor
Formato de pared elegante.

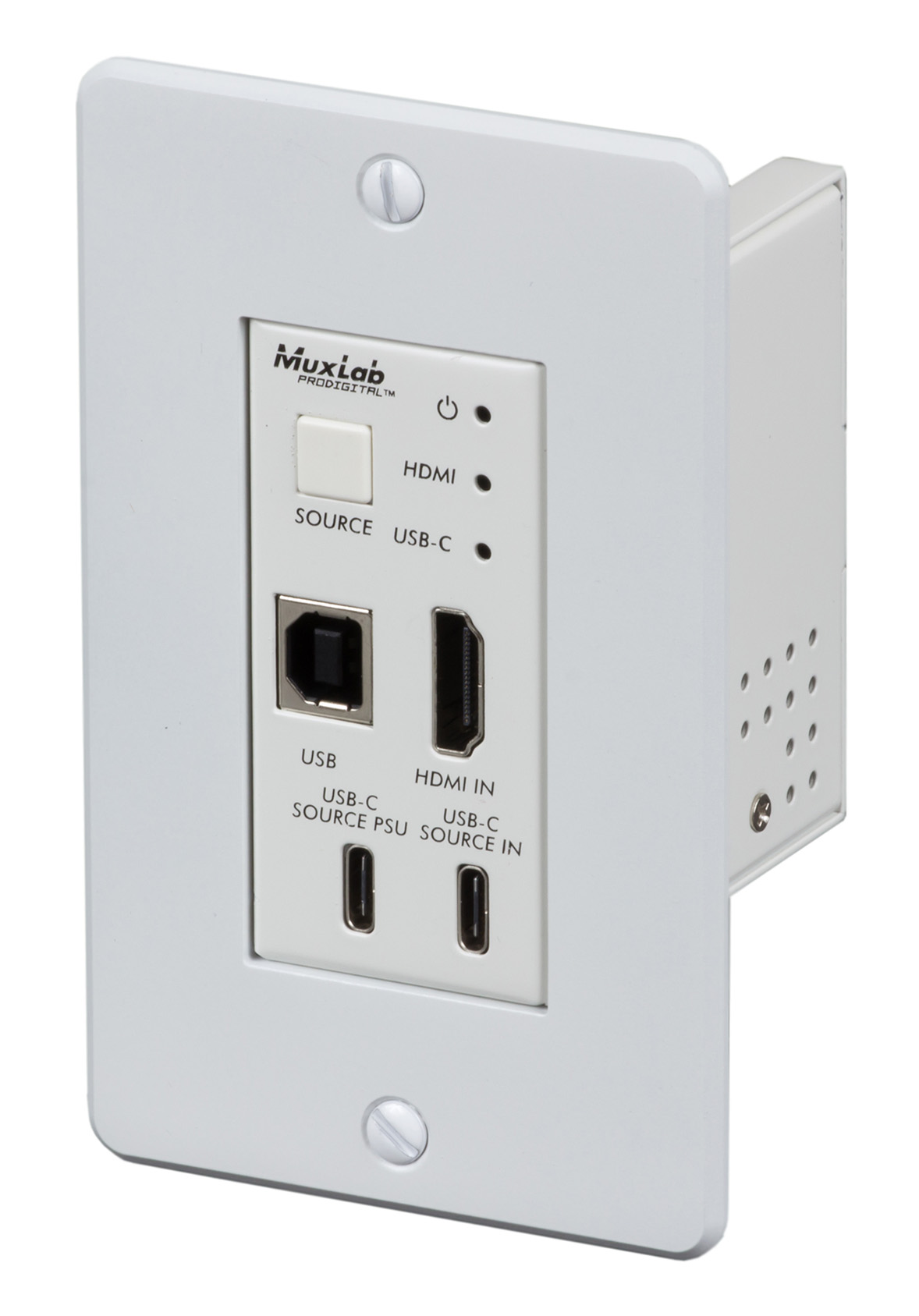

El transmisor se instala directamente en una caja de pared Decora estándar, con aspecto profesional integrado en la arquitectura del espacio.
