Guía rápida | MuxLab
Conmutación 8K con de-embedding de audio

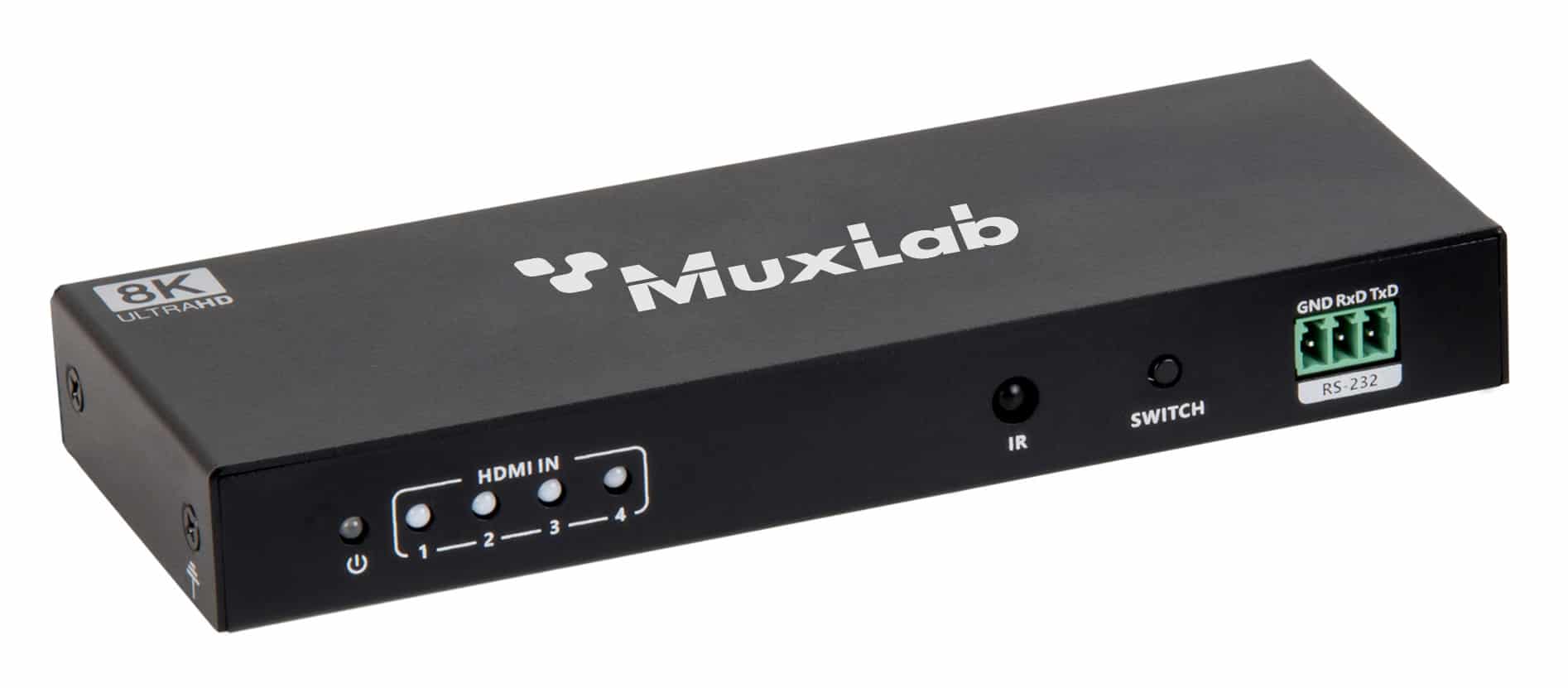

Switcher profesional 4 entradas HDMI 2.1 a 1 salida con soporte 8K@60Hz, 48 Gbps, HDR10+, Dolby Vision, CEC, ARC/eARC y de-embedding de audio óptico y analógico. Incluye control remoto.
500513 | Instalación y uso
Cuatro fuentes, una salida 8K.
Conmute hasta 4 fuentes HDMI 2.1 a una sola pantalla con señal de hasta 8K@60Hz, 48 Gbps FRL y soporte completo de HDR avanzado.
Use cables HDMI certificados Ultra High Speed (48 Gbps) para resoluciones 4K@120Hz y 8K. Cables de menor especificación limitarán el ancho de banda disponible y pueden provocar pérdida de imagen o audio.
- Control remoto incluido
- Botones frontales de selección de entrada
- CEC automático desde la pantalla
- Actualización de firmware vía USB-C
El MuxLab 500513 es ideal para salas de control, home theater premium, broadcasting y centros de comando donde múltiples fuentes 8K/4K deben alimentar una sola pantalla de alta gama.

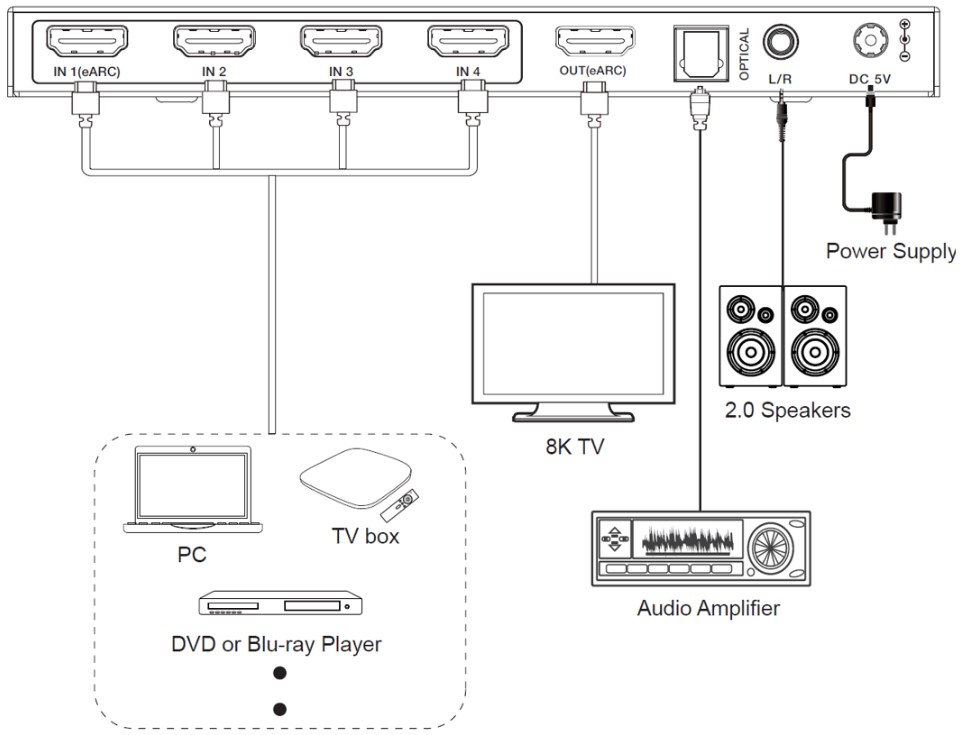

Conecte hasta 4 fuentes HDMI 2.1 (consola, PC, reproductores, set-top box) a las entradas HDMI IN 1–4 del panel trasero con cables Ultra High Speed.
Conecte la salida HDMI OUT a la pantalla o proyector de destino. Para 8K use cable certificado 48 Gbps y verifique que la pantalla soporte HDMI 2.1.
Para de-embedding de audio, conecte el puerto óptico S/PDIF a su receptor AV, o los terminales L/R analógico a un amplificador o sistema de audio.
Conecte la fuente de alimentación incluida. Los LED frontales se iluminarán al iniciar. Use el control remoto o los botones del panel para seleccionar la entrada activa.
Configure la gestión EDID y active CEC según las necesidades de la instalación para control automático de encendido y selección de fuente.
Soporte nativo 8K@60Hz 4:2:0 12-bit, 8K@30Hz 4:4:4 12-bit y 4K@120Hz 4:4:4 12-bit.
Ancho de banda HDMI 2.1 completo: 48 Gbps FRL + 18 Gbps TMDS retrocompatible.
HDR, HDR10, HDR10+, Dolby Vision y HLG pass-through sin pérdida de metadatos.
Soporte ARC y eARC en salida HDMI para retorno de audio desde la pantalla.
Protección de contenido compatible con las plataformas de streaming más exigentes.
Actualización de firmware sencilla mediante el puerto USB-C del panel trasero.
500513 | Audio y aplicaciones
Extraiga el audio de la señal HDMI.
El 500513 extrae la pista de audio del stream HDMI y la entrega simultáneamente por salida óptica S/PDIF y por terminales L/R analógicos, facilitando la integración con sistemas de audio independientes.
- LPCM 7.1 canales
- Dolby TrueHD
- Dolby Atmos
- DTS-HD Master Audio
- DTS:X
La salida HDMI soporta ARC y eARC, permitiendo que el audio de la pantalla regrese al receptor AV por el mismo cable HDMI, sin cableado adicional.
Centralice fuentes 4K/8K (consola, Blu-ray, streaming) en una sola entrada al proyector o TV, con audio extraído al receptor AV.
Conmute múltiples fuentes de vigilancia o presentación a una sola pantalla de monitoreo de alta resolución.
Integración en cadenas de producción que requieren conmutación ágil de fuentes 4K o 8K con gestión EDID avanzada.
Aplicaciones de misión crítica donde la conmutación rápida y la fidelidad de la señal son indispensables.
500513 | Especificaciones técnicas
Resoluciones soportadas.
- 8K@60Hz 4:2:0 12-bit
- 8K@30Hz 4:4:4 12-bit
- 4K@120Hz 4:4:4 12-bit
- Retrocompatible con resoluciones HDMI 2.0 y anteriores
- HDR estándar
- HDR10
- HDR10+
- Dolby Vision
- HLG (pass-through)
Si la señal no aparece, verifique que el cable HDMI soporte 48 Gbps. Para 8K, asegúrese que pantalla y fuente sean HDMI 2.1. El EDID avanzado permite adaptar la señal a las capacidades reales de la pantalla.
| Especificaciones técnicas — MuxLab 500513 | |
|---|---|
| Estándar de video | HDMI 2.1 |
| Entradas | 4 × HDMI 2.1 |
| Salidas | 1 × HDMI 2.1 |
| Resolución máxima | 8K@60Hz 4:2:0 12-bit (retrocompatible) |
| Ancho de banda | 48 Gbps FRL / 18 Gbps TMDS |
| HDCP | HDCP 2.3 |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG pass-through |
| Audio (de-embed) | Óptico S/PDIF + L/R analógico |
| Formatos audio | LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X |
| ARC/eARC | Soportado en salida HDMI |
| Control EDID | Gestión EDID avanzada |
| CEC | Soportado |
| Firmware | Actualización vía puerto USB-C |
| Control remoto | Incluido |
