Guía rápida | MuxLab
USB a 100 m sobre Cat6a
Kit extensor USB 3.2 Gen1 de 4 puertos que permite conectividad USB a hasta 100 m (328 pies) con velocidades de hasta 5 Gbps sobre cable Cat6a UTP. Plug-and-play, sin drivers adicionales. Incluye soporte PoC bidireccional 24 VDC y FSYNC para cámaras industriales.
500530 | Instalación y uso
USB real a larga distancia.
El 500530 extiende conectividad USB 3.2 Gen1 verdadera hasta 100 m sin pérdida de velocidad ni funcionalidad. No requiere drivers adicionales en Windows, macOS ni Linux.
Use cable Cat6a UTP de alta calidad para garantizar los 100 m de distancia y la velocidad de 5 Gbps. Con Cat6 estándar la distancia operativa puede ser menor. Evite cables dañados o con dobleces excesivos.
- Puertos 1–2: 5 VDC / 1,5 A
- Puertos 3–4: 5 VDC / 1,0 A
- 1 × salida FSYNC GPIO
- 1 × RS-232 pass-through
Ideal para salas de conferencias, aulas, señalización digital, control industrial y adquisición científica de datos donde el host USB y los periféricos deben estar alejados más de 5 m.

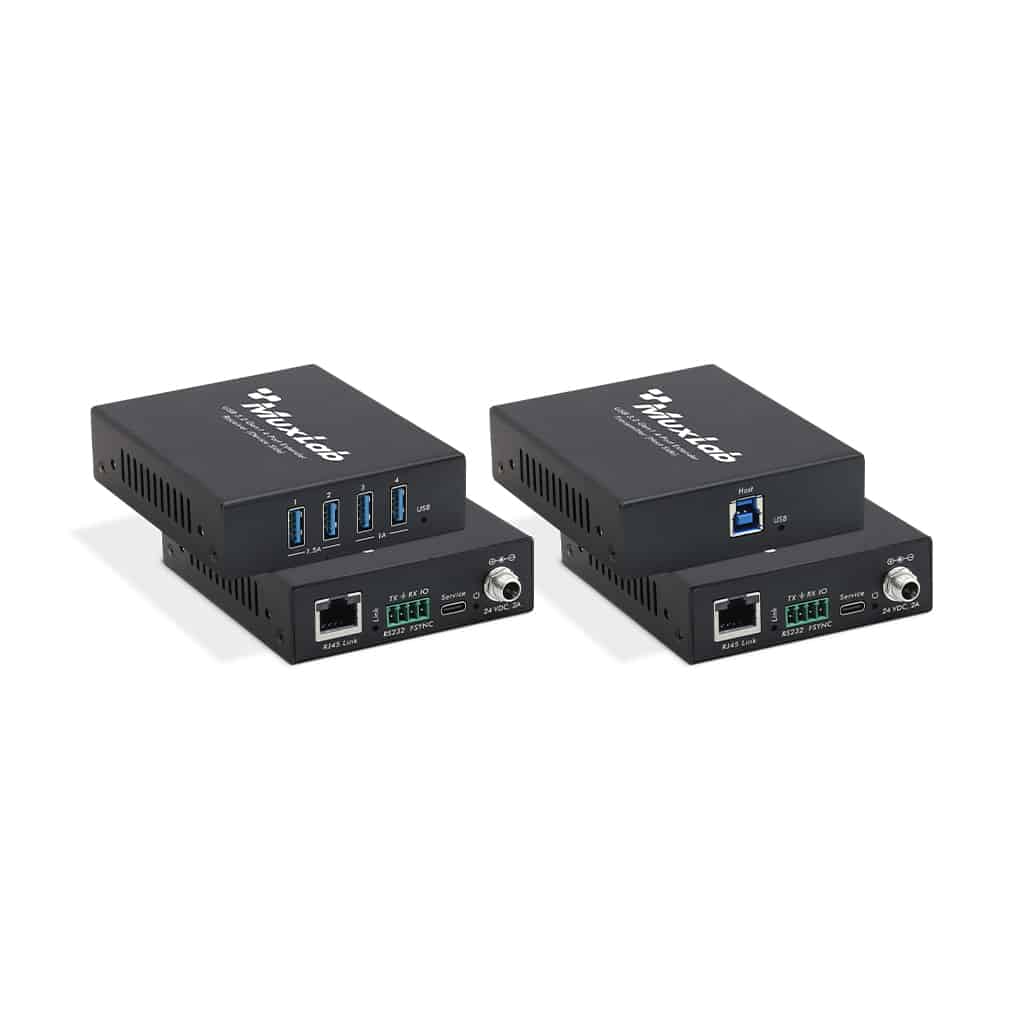

Conecte el transmisor (TX) al puerto USB 3.2 Gen1 Type-B del computador host con el cable USB incluido.
Tienda el cable Cat6a UTP entre el transmisor y el receptor. La distancia máxima es de 100 metros (328 pies).
Conecte el extremo del Cat6a al receptor (RX). El sistema PoC bidireccional 24 VDC puede alimentar el transmisor desde el receptor o viceversa por el mismo cable.
Conecte los periféricos USB (cámaras, memorias, hubs, etc.) a los 4 puertos Type-A del receptor. El sistema detecta los dispositivos automáticamente sin necesidad de instalar drivers.
Transferencia de datos a velocidad completa USB 3.2 Gen1, con aceleración por hardware para transferencias isocrónicas y bulk.
Compatible con Windows, macOS y Linux sin instalación de drivers adicionales. Reconocimiento automático de dispositivos.
Power over Cable 24 VDC bidireccional: alimentación desde cualquier extremo del enlace por el mismo cable Cat6a.
Soporte de señal FSYNC GPIO para sincronización de cámaras industriales de alta velocidad.
Canal RS-232 integrado para control serial de dispositivos a través del mismo cable de red.
Funciona con dispositivos USB 2.0 y USB 1.1, aunque la velocidad se adapta al estándar del dispositivo conectado.
500530 | Especificaciones técnicas
Configuración TX / RX.
- 1 × entrada USB 3.2 Gen1 Type-B
- 1 × entrada FSYNC GPIO
- 1 × RS-232 pass-through
- 4 × salida USB 3.2 Gen1 Type-A
- 1 × salida FSYNC GPIO
- 1 × RS-232 pass-through
- Puertos 1–2: 5 VDC / 1,5 A
- Puertos 3–4: 5 VDC / 1,0 A
Si los dispositivos no son reconocidos, verifique la calidad del cable Cat6a y la longitud del tendido. Asegúrese de que la alimentación PoC esté activa. Intente conectar con un cable de menor longitud para descartar fallas de cableado.
| Especificaciones técnicas — MuxLab 500530 | |
|---|---|
| Estándar USB | USB 3.2 Gen1 |
| Velocidad de datos | Hasta 5 Gbps |
| Retrocompatibilidad | USB 2.0, USB 1.1 |
| Distancia máxima | 100 m (328 ft) |
| Cable requerido | Cat6a UTP |
| Puertos receptor | 4 × USB 3.2 Gen1 Type-A |
| Puerto transmisor | 1 × USB 3.2 Gen1 Type-B |
| Potencia puertos 1–2 | 5 VDC / 1,5 A |
| Potencia puertos 3–4 | 5 VDC / 1,0 A |
| Alimentación PoC | Bidireccional 24 VDC (Power over Cable) |
| FSYNC GPIO | 1 entrada (TX) / 1 salida (RX) para cámaras industriales |
| RS-232 | Pass-through en TX y RX |
| Aceleración | Por hardware: transferencias isocrónicas y bulk |
| Instalación | Plug-and-play, sin driver requerido |
