Gestión AV modular para sala de conferencias

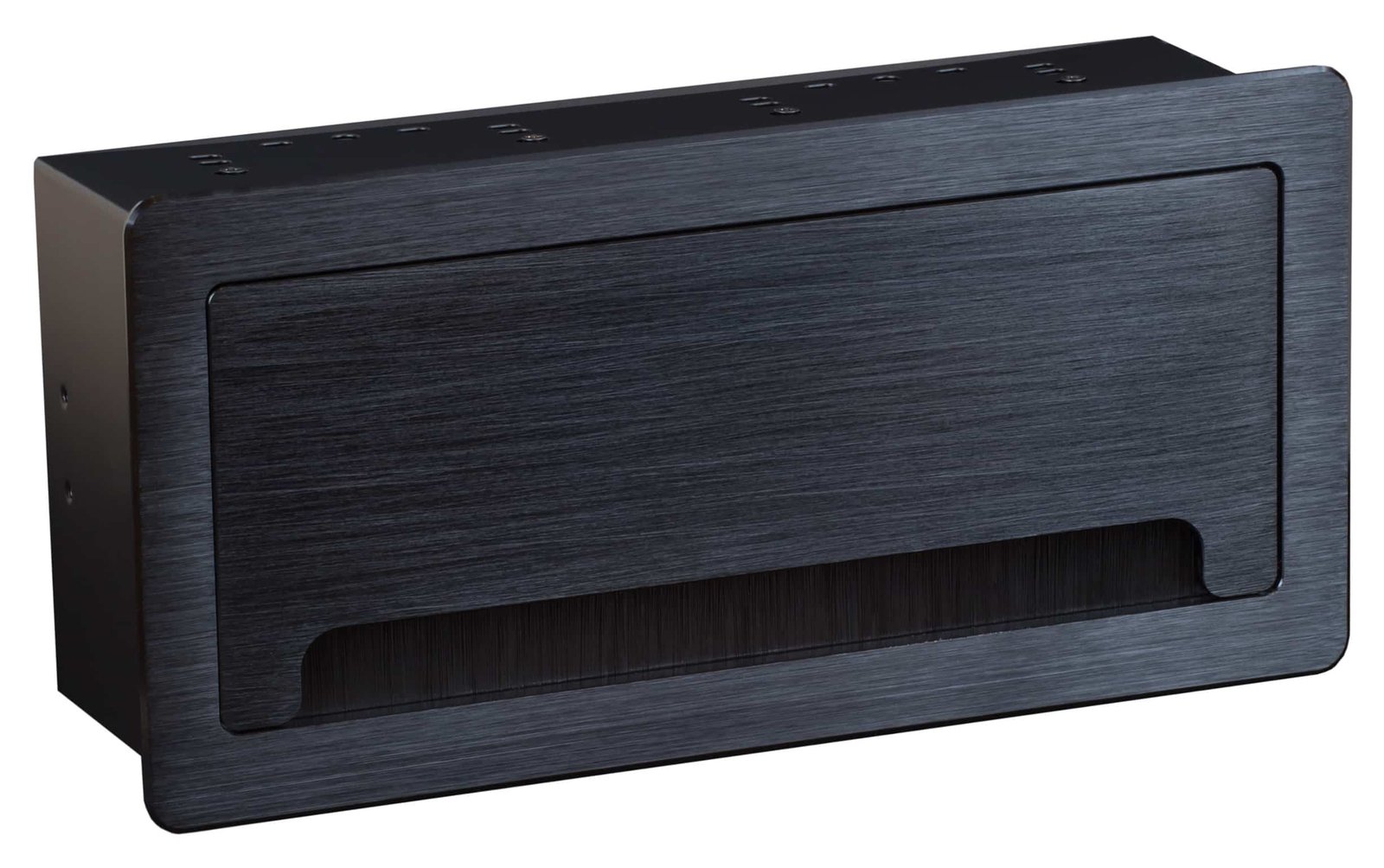

Panel de mesa en aluminio para hasta 8 módulos MuxLab intercambiables. Conecta equipos AV de sala de conferencias a sistemas de cableado estructurado con diseño compacto y ordenado.
500610 | Instalación y módulos compatibles
Un panel, múltiples funciones.
Configure el panel según las necesidades de cada sala combinando módulos de conectividad AV, red, USB y alimentación.
Asegúrese de que la alimentación esté desconectada al instalar o remover módulos. Inserte los módulos en las ranuras con firmeza hasta escuchar el encaje.
Coloque el panel en la superficie de la mesa en la posición deseada. Utilice el sistema de fijación versátil incluido para asegurarlo correctamente.
Conecte el módulo de alimentación al panel: inserte el pigtail de 12″ y conecte el cable de red al conector hembra C14. Conecte a la red eléctrica 100–240 VAC.

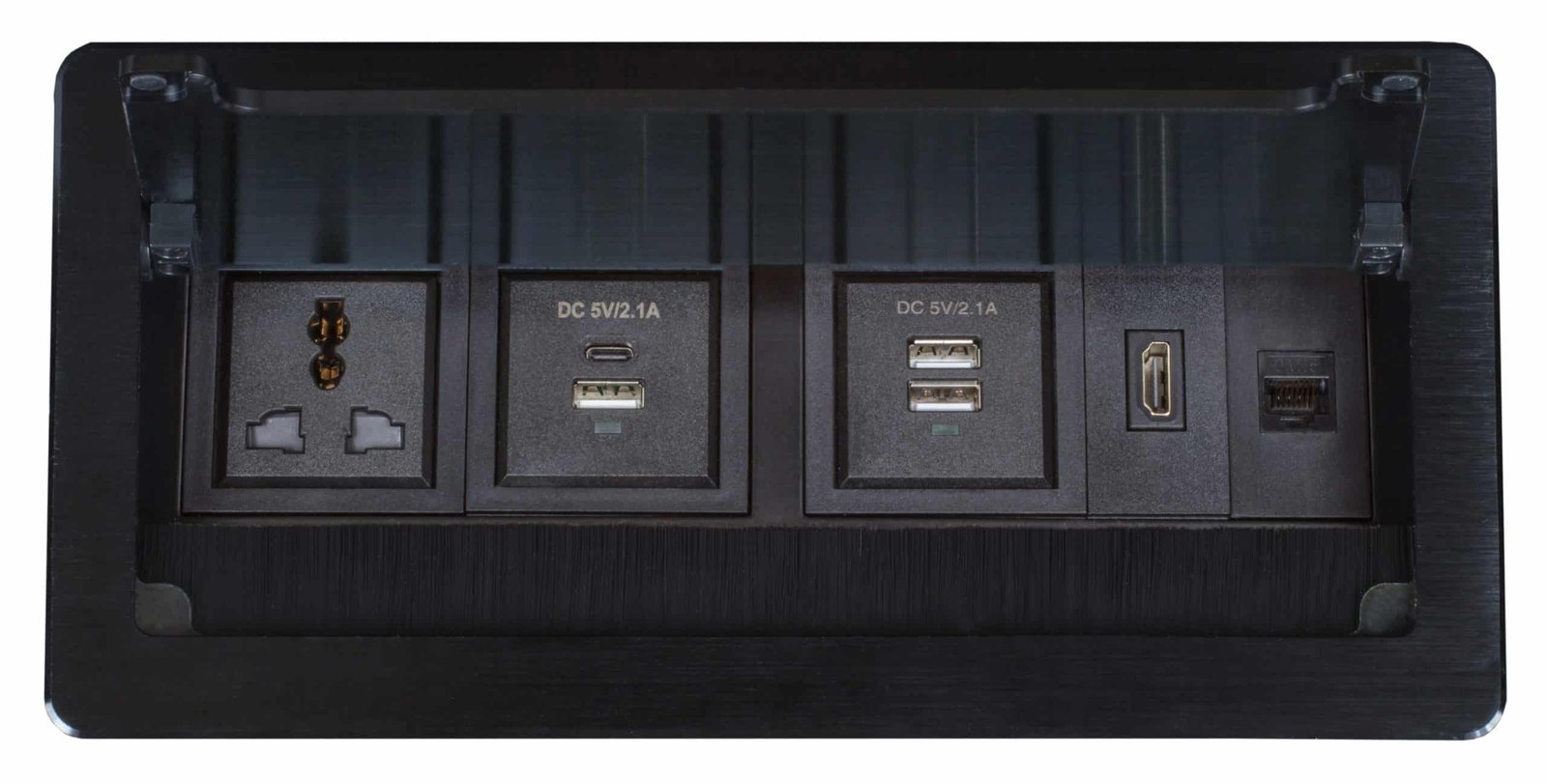

Inserte los módulos deseados en las ranuras disponibles (módulos individuales en espacio simple, módulos dobles en espacio doble).

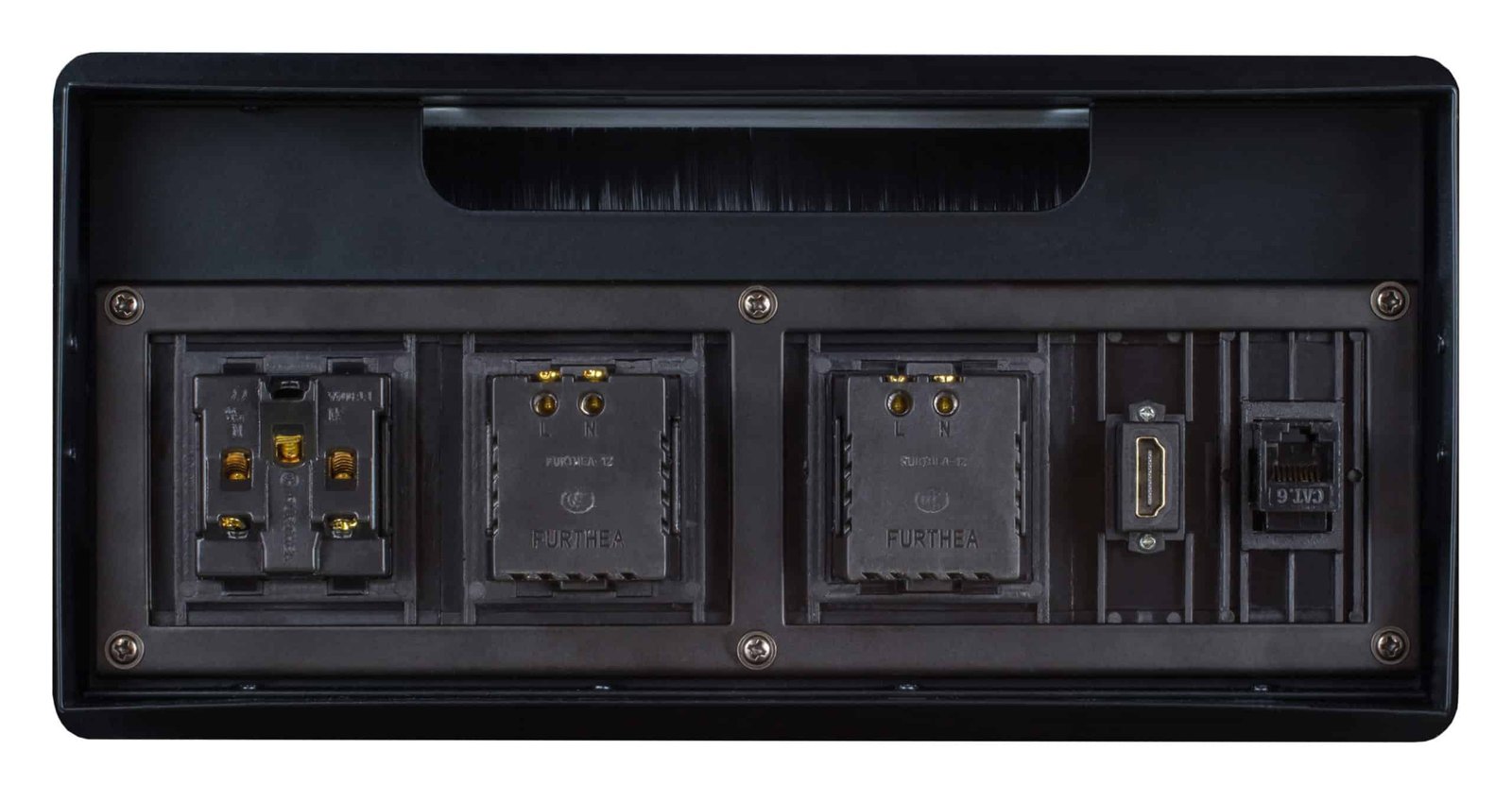

Conecte los cables correspondientes (HDMI, RJ45, USB, etc.) a cada módulo instalado desde el lado inferior del panel.
Cubra las ranuras vacías con los módulos de placa en blanco (500612) incluidos para mantener el acabado y evitar acumulación de polvo.
500612 (placa en blanco), 500614 (HDMI), 500615, 500618 (RJ45 Cat.6), 500619.
500613 (alimentación universal), 500616, 500617 (USB Tipo A+C cargador).
Carcasa en aluminio anodizado para uso intensivo en salas de conferencias y espacios colaborativos.
Diseño head-end que oculta el cableado estructurado y presenta solo los conectores necesarios en mesa.
500610 | Especificaciones técnicas
- Módulo no encastra: verifique que sea compatible (simple/doble) con la ranura seleccionada.
- Sin alimentación: revise conexión del pigtail y el cable al conector C14.
- Sin señal en módulo: verifique que el cable correspondiente esté firmemente conectado al módulo.
| Especificaciones técnicas — MuxLab 500610 | |
|---|---|
| Modelo | Table Top Panel Black |
| Fabricante | MuxLab |
| Capacidad | Hasta 8 módulos |
| Construcción | Aluminio |
| Módulos incluidos | 4 placas en blanco |
| Módulo de alimentación | Pigtail de 12″ · Conector hembra C14 |
| Módulos simples (1 ranura) | 500612, 500614, 500615, 500618, 500619 |
| Módulos dobles (2 ranuras) | 500613, 500616, 500617 |
| Dimensiones (An × Al) | 5,51 × 3,62 cm |
| Peso | 1,14 kg |
| Categoría | Accesorios · Videoconferencia |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Módulo no encaja | Tipo incorrecto (simple/doble) | Verifique que el módulo sea compatible con el espacio disponible. |
| Sin señal en conector | Cable desconectado | Reinserte el cable en la parte inferior del módulo. |
| Sin alimentación | Pigtail o C14 suelto | Revise conexiones del módulo de alimentación y la red eléctrica. |
