Guía rápida | MuxLab
Conector HDMI integrado para panel modular de mesa

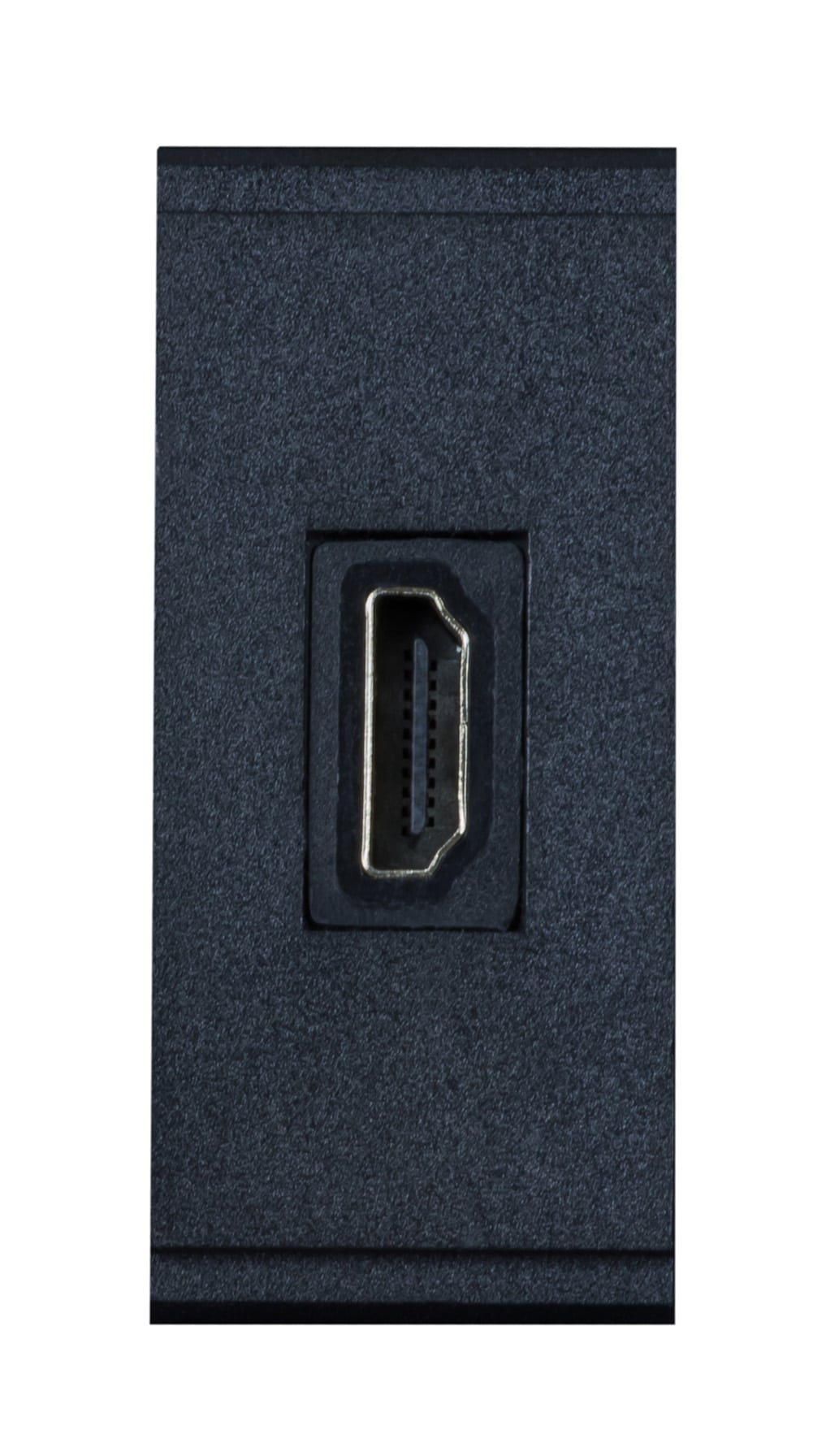

Módulo HDMI de ranura simple para el sistema Table Top Panel Black MuxLab 500610. Integra un conector HDMI accesible desde la superficie de la mesa con diseño compacto y acabado negro profesional.
500614 | Uso y especificaciones
HDMI a disposición en mesa.
El módulo 500614 integra un conector HDMI accesible en la superficie del panel 500610, facilitando la conexión rápida de laptops y otros equipos AV durante reuniones.
Desconecte la alimentación del panel antes de insertar o retirar módulos. El cable HDMI se conecta al módulo por la parte inferior del panel.
El módulo actúa como pasaplaca HDMI. La compatibilidad de resolución y audio depende de los equipos conectados en cada extremo.
Desconecte la alimentación del panel 500610 antes de manipular cualquier módulo.
Elija una ranura simple disponible en el panel e inserte el módulo 500614 con firmeza hasta escuchar el encaje.
Desde la parte inferior del panel, conecte el cable HDMI proveniente del sistema de distribución AV al conector trasero del módulo.
Restaure la alimentación del panel. El conector HDMI en la superficie queda disponible para que los usuarios conecten sus equipos.
Conector HDMI accesible en la superficie del panel para conexión inmediata de laptops y equipos de presentación.
Diseño compacto con acabado negro que combina con el panel 500610 y el mobiliario de sala.
Encastre mecánico simple y rápido en cualquier ranura disponible del panel 500610.
Compatible con sistemas de videoconferencia, pantallas y distribuidores HDMI en sala.
| Especificaciones técnicas — MuxLab 500614 | |
|---|---|
| Modelo | HDMI Module |
| Fabricante | MuxLab |
| Tipo de conector | HDMI (pasaplaca) |
| Compatible con | Panel Table Top Black modelo 500610 |
| Tipo de ranura | Simple (ocupa 1 ranura) |
| Acabado | Negro |
| Ancho | 6 cm (2,36″) |
| Alto | 3 cm (1,18″) |
| Peso | 0,1 kg |
| Categoría | Accesorios · Videoconferencia |
