Guía rápida | MuxLab

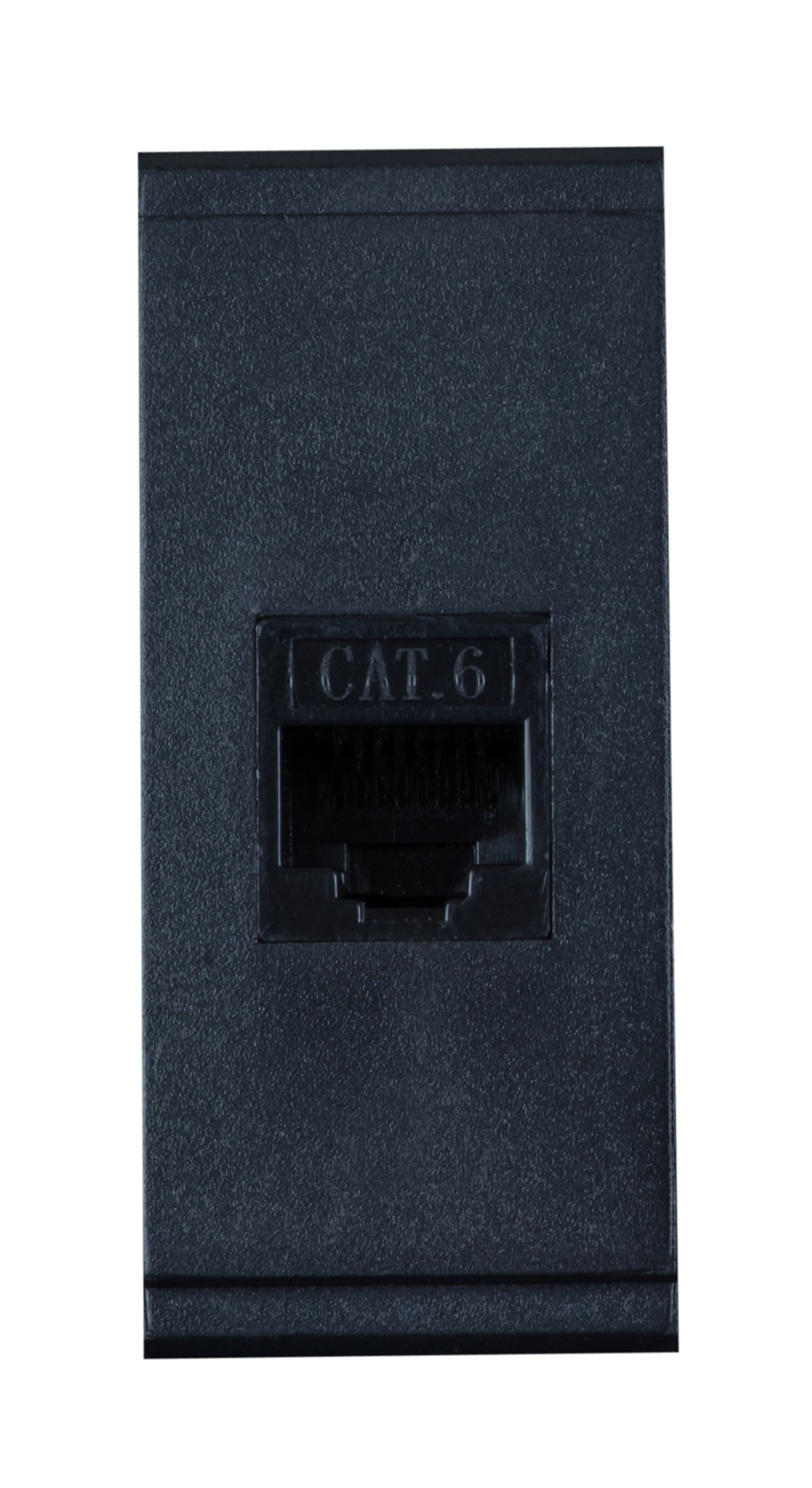

Conectividad de red Cat. 6 integrada en mesa
Módulo RJ45 Cat. 6 de ranura simple para el sistema Table Top Panel Black MuxLab 500610. Integra un conector de red Ethernet accesible en la superficie de la mesa para instalaciones AV profesionales.
500618 | Uso y especificaciones
Red cableada directamente en la mesa.
El módulo 500618 integra un conector RJ45 Cat. 6 accesible en la superficie del panel 500610, proporcionando conectividad de red cableada de alta velocidad en la mesa de reuniones.
Desconecte la alimentación del panel antes de instalar o retirar módulos. El cable de red Cat. 6 se conecta al módulo desde la parte inferior del panel y debe ir al switch o patch panel correspondiente.
Utilice cable UTP o STP Cat. 6 certificado para garantizar rendimiento Gigabit Ethernet. Respete los radios de curvatura mínimos y evite aplastamientos del cable.
Desconecte la alimentación del panel 500610 antes de manipular módulos.
Elija una ranura simple disponible en el panel e inserte el módulo 500618 con firmeza hasta escuchar el encaje.
Desde la parte inferior del panel, conecte el cable de red Cat. 6 al conector trasero del módulo. Lleve el cable hasta el switch o patch panel del rack.
Restaure la alimentación del panel. El conector RJ45 en la superficie queda disponible para conectar laptops y equipos de red.
Soporta Gigabit Ethernet (1 Gbps) y aplicaciones de red de alta velocidad en instalaciones AV profesionales.
Conector RJ45 accesible desde la superficie del panel para conexión rápida de equipos durante reuniones.
Módulo de ranura simple con encastre mecánico sin herramientas para el panel 500610.
Integración discreta del cableado de red en el panel de mesa para instalaciones AV ordenadas.
| Especificaciones técnicas — MuxLab 500618 | |
|---|---|
| Modelo | RJ45 Cat. 6 Module |
| Fabricante | MuxLab |
| Tipo de conector | RJ45 (pasaplaca) |
| Categoría de cable | Cat. 6 |
| Compatible con | Panel Table Top Black modelo 500610 |
| Tipo de ranura | Simple (ocupa 1 ranura) |
| Ancho | 6 cm (2,36″) |
| Alto | 3 cm (1,18″) |
| Peso | 0,1 kg |
| Categoría | Accesorios · Videoconferencia |
