Guía rápida | MuxLab
Conversión 3G-SDI a HDMI para equipos broadcast
Convertidor 3G-SDI a HDMI con detección automática SD/HD/3G-SDI. Conecta cámaras y equipos broadcast SDI a pantallas HDMI. Soporta resoluciones de 480i a 1080p con salida re-sincronizada de bajo jitter y capacidad daisy-chain.
500717 | Instalación y uso
SDI a HDMI en segundos.
Diseñado para producción de video, broadcasting, post-producción y eventos en vivo. Detecta automáticamente el estándar SDI y entrega señal HDMI limpia.
- Producción de video y broadcasting
- Estudio a estudio y post-producción
- Vehículos de broadcasting exterior
- Video móvil y eventos en vivo
- Cámaras SDI y video médico

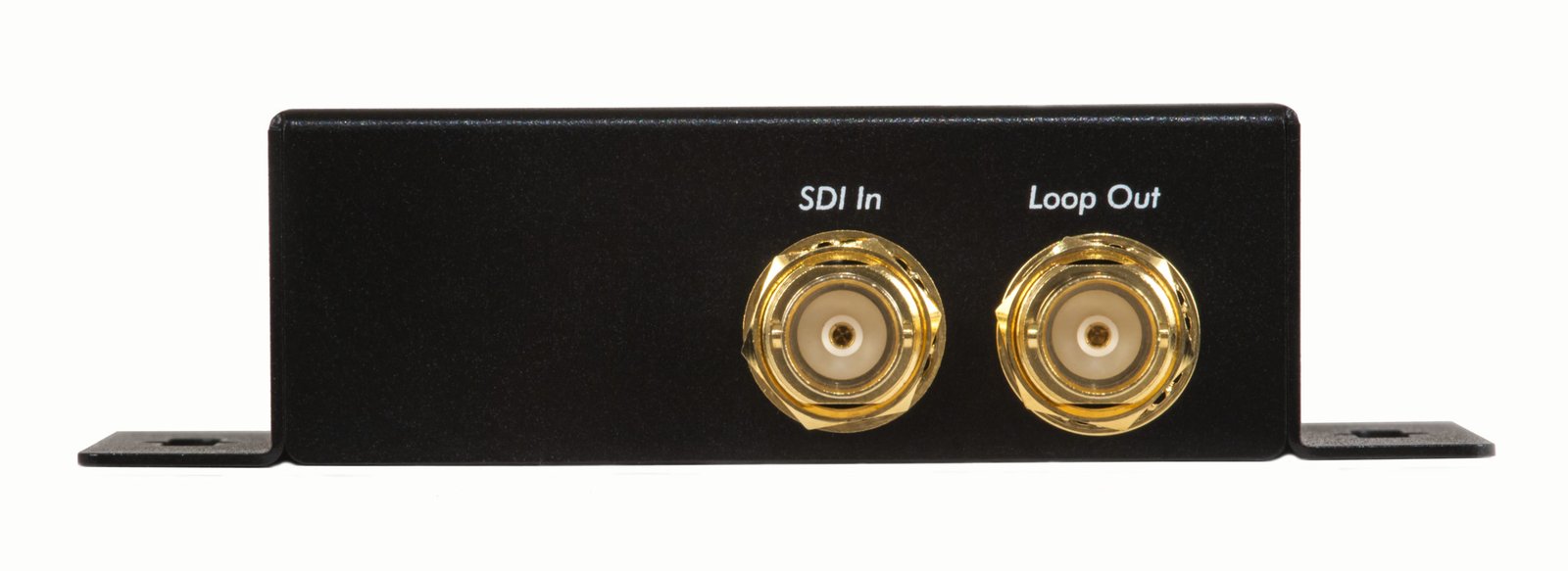

Conecte el cable coaxial RG59 proveniente de la cámara o fuente SDI al conector de entrada SDI del convertidor.
Conecte un cable HDMI desde la salida HDMI del convertidor hasta la pantalla o monitor de destino.
Si requiere daisy-chain, conecte la salida SDI re-sincronizada del convertidor al siguiente equipo de la cadena.

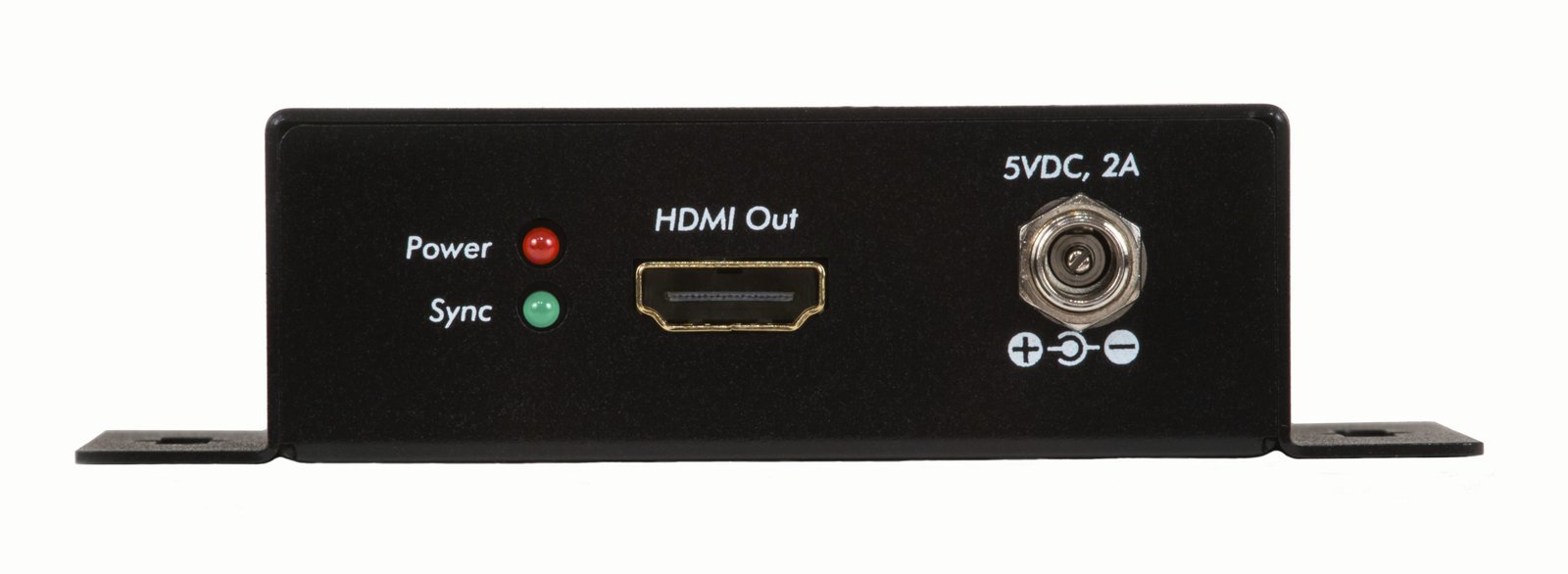

Conecte la fuente de alimentación al convertidor. Los LED de diagnóstico indicarán el estado de la señal y el enlace.
El equipo detecta automáticamente el estándar SDI (SD/HD/3G). Verifique que el LED de señal confirme la detección correcta.
Reconoce y convierte SD-SDI, HD-SDI y 3G-SDI sin configuración manual.
Salida re-sincronizada con bajo jitter para encadenamiento (daisy-chain) sin degradación.
Transmisión 3G-SDI hasta 90 metros sobre cable coaxial RG59.
Diseño versátil con soporte de montaje en pared para instalaciones fijas en estudio o vehículo.
Indicadores de estado para alimentación y enlace que facilitan la verificación del sistema.
Salida SDI re-sincronizada permite encadenar múltiples convertidores o equipos en serie.
500717 | Especificaciones técnicas
SD · HD · 3G SDI.
- SD-SDI: 480i
- HD-SDI: 720p, 1080i
- 3G-SDI: 1080p
- Sin imagen en HDMI: verifique que el LED de señal SDI esté encendido. Revise el cable coaxial y los conectores BNC.
- Imagen inestable: use cable RG59 de calidad certificada y respete el límite de 90 m.
- Sin alimentación: verifique la fuente de poder y sus conexiones.
| Especificaciones técnicas — MuxLab 500717 | |
|---|---|
| Modelo | 3G-SDI to HDMI Converter |
| Fabricante | MuxLab |
| Estándares de entrada | SD-SDI, HD-SDI, 3G-SDI |
| Resoluciones soportadas | 480i (SD-SDI) · 720p, 1080i (HD-SDI) · 1080p (3G-SDI) |
| Detección automática | Sí (3G/HD/SD-SDI) |
| Conector de entrada | SDI (BNC coaxial) |
| Conector de salida | HDMI |
| Jitter de salida | Bajo · Salida re-sincronizada |
| Daisy-chain | Sí (salida SDI re-sincronizada) |
| Alcance 3G-SDI | Hasta 90 m (300 ft) sobre cable coaxial RG59 |
| Diagnóstico | LED indicadores de estado |
| Montaje | Montable en pared |
| Dimensiones | 20,0 × 14,0 × 7,5 cm |
| Peso | 0,78 kg |
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Sin imagen HDMI | Señal SDI no detectada | Revise LED de señal. Verifique cable coaxial BNC y fuente SDI. |
| Imagen inestable | Cable RG59 de baja calidad o exceso de longitud | Use cable certificado y respete el límite de 90 m. |
| Sin alimentación | Fuente desconectada | Verifique el adaptador de poder y su conexión al equipo. |
| Ruido en imagen | Interferencia en cable coaxial | Separe el cable coaxial de fuentes de interferencia eléctrica. |
