Conversión HDMI a 3G-SDI con escalado de video
Conversor HDMI a 3G-SDI con escalado ascendente/descendente, re-clocking y detección automática de formato. Salidas duales 3G-SDI para transmisión broadcast de larga distancia.
500743 | Instalación y conexión
Conecte, configure y transmita.
El MuxLab 500743 convierte señal HDMI en dos salidas 3G-SDI simultáneas, permitiendo integrar fuentes HDMI en infraestructuras broadcast SDI existentes.
Utilice el conector de alimentación con bloqueo incluido para garantizar una conexión segura. Para actualizaciones de firmware o control por software, conecte el puerto USB a un computador con el software MuxLab instalado.
Recuperación y re-sincronización de señal SDI para transmisión sin degradación.
Identifica automáticamente el formato de video de entrada HDMI.
Conversión ascendente y descendente de resolución de video.
Instalación inmediata con soportes de montaje integrados.

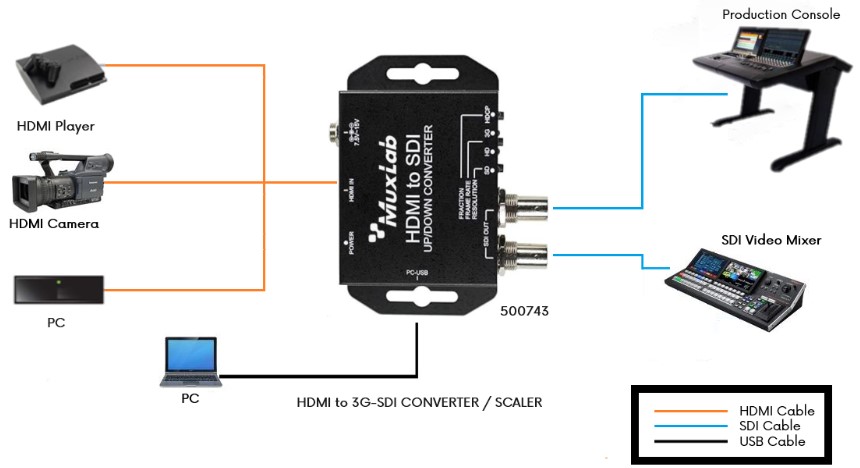

Conecte la fuente HDMI (computador, reproductor, cámara con salida HDMI) al conector de entrada HDMI del conversor.
Conecte uno o ambos cables de video SDI desde las salidas 3G-SDI hacia el destino broadcast (mezclador, monitor SDI, grabador, router de video).
Conecte el cable de alimentación al conector con bloqueo del equipo y luego a la red eléctrica. Los LED de estado se encenderán al iniciar.
Si requiere escalado de resolución, conecte el puerto USB a un computador y utilice el software MuxLab para configurar el modo de conversión deseado.
Verifique los indicadores LED del panel para confirmar el enlace activo en cada salida SDI y el correcto estado de la alimentación.
500743 | Especificaciones técnicas
Multi-estándar SDI.
- 3G-SDI: hasta 1080p @ 60Hz
- HD-SDI: hasta 1080i / 720p
- SD-SDI: resoluciones estándar
- Puerto USB para software MuxLab
- Actualizaciones de firmware vía USB
- Indicadores LED de estado y enlace
- Switches de selección de modo
Integración de fuentes HDMI en producción broadcast SDI, estaciones de TV, sistemas de producción en vivo, señalización digital en infraestructura SDI.
| Especificaciones técnicas — MuxLab 500743 | |
|---|---|
| Modelo | HDMI to 3G-SDI Converter with Scaling |
| Fabricante | MuxLab |
| Entrada de video | 1 × HDMI |
| Salidas de video | 2 × 3G-SDI |
| Estándares SDI | 3G-SDI, HD-SDI, SD-SDI |
| Resolución máxima | 1080p |
| Escalado | Conversión ascendente y descendente |
| Re-clocking | Sí — recuperación y re-sincronización de señal |
| Detección de formato | Automática |
| Amplificación | Sí — para transmisión de larga distancia |
| Control | Puerto USB (software y firmware) |
| Indicadores | LED de estado y switches de monitoreo |
| Alimentación | Conector con bloqueo (locking type) |
| Montaje | Soportes de montaje integrados |
| Instalación | Plug-and-play |
