Guía rápida | MuxLab

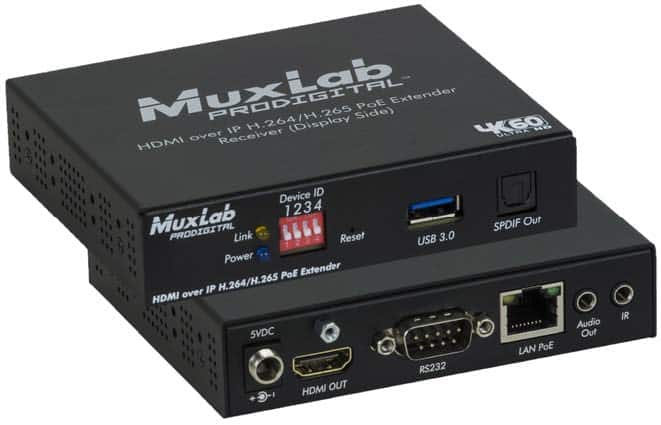

Receptor HDMI over IP H.264/H.265 PoE 4K60
Receptor HDMI over IP que extiende fuentes hasta 100 m vía Cat5e/6 a 4K/60Hz (4:4:4). Soporta video wall, multiview, codecs H.264/H.265 y se alimenta mediante PoE.
500762-RX-V2 | Instalación y uso
Video 4K60 sobre red Ethernet.
El 500762-RX-V2 recibe señales HDMI transmitidas por IP sobre infraestructura de red estándar, compatible con configuraciones punto a punto, punto a multipunto y video wall.
Este receptor requiere un switch Ethernet con soporte PoE (802.3af/at) para su alimentación. Asegúrese de que el switch tenga suficiente potencia PoE disponible. Para gestión centralizada, utilice el controlador MuxLab 500812 o 500813.
El receptor sube la resolución de streams 1080p@60Hz a 4K@60Hz automáticamente, garantizando compatibilidad con pantallas 4K nativas.
Conecte un cable Cat5e o Cat6 desde el puerto RJ-45 del receptor al switch Ethernet con PoE. El receptor se alimentará automáticamente vía PoE.
Conecte la pantalla HDMI al conector de salida HDMI del receptor con un cable HDMI adecuado para la resolución deseada.
Si utiliza audio digital independiente, conecte un cable óptico TosLink al puerto de salida SPDIF del receptor hacia el equipo de audio.
Desde la interfaz web del controlador de red (500812 o 500813), configure la fuente de video asignada a este receptor y aplique los ajustes de video wall o multiview si corresponde.
Para control remoto de equipos en el lado de la fuente, conecte el cable RS232 o el cable IR al receptor según la topología de control del sistema.
Configure muros de video con múltiples pantallas dependiendo del ancho de banda disponible en la red.
Visualice múltiples fuentes simultáneamente en una sola pantalla con distribución configurable.
Codecs de video eficientes para streaming sobre LAN e Internet con bajo consumo de ancho de banda.
Salida de audio digital óptica independiente para integración con sistemas de audio profesional.
Control remoto bidireccional de fuentes y dispositivos finales sobre la red.
Convierte streams 1080p@60Hz a 4K@60Hz automáticamente en la salida HDMI.
500762-RX-V2 | Especificaciones técnicas
Controladores compatibles.
- 500812 Pro Digital Network Controller
- 500813 Muximus Network Controller
- Punto a punto
- Punto a multipunto
- Multipunto a multipunto
- LAN e Internet
Distribución de video en campus, hoteles, hospitales, salas de conferencias, señalización digital, salas de control y entornos corporativos con infraestructura Ethernet existente.
| Especificaciones técnicas — MuxLab 500762-RX-V2 | |
|---|---|
| Modelo | HDMI over IP H.264/H.265 PoE Receiver, 4K60 |
| Fabricante | MuxLab |
| Resolución máxima | 4K @ 60Hz (4:4:4) |
| Upscaling | 1080p @ 60Hz → 4K @ 60Hz |
| Codec de video | H.264 / H.265 |
| Capacidades | Video Wall, Multiview |
| Audio | Salida SPDIF (TosLink óptico) |
| Distancia máxima | 100 m (330 ft) sobre Cat5e/6 |
| Red | LAN e Internet |
| Control | RS232, IR direccional |
| Alimentación | PoE vía switch Ethernet |
| Gestión | 500812 Pro Digital Controller · 500813 Muximus Controller |
| Dimensiones | 15,0 × 5,5 cm (ancho × alto) |
| Peso | 0,41 kg |
