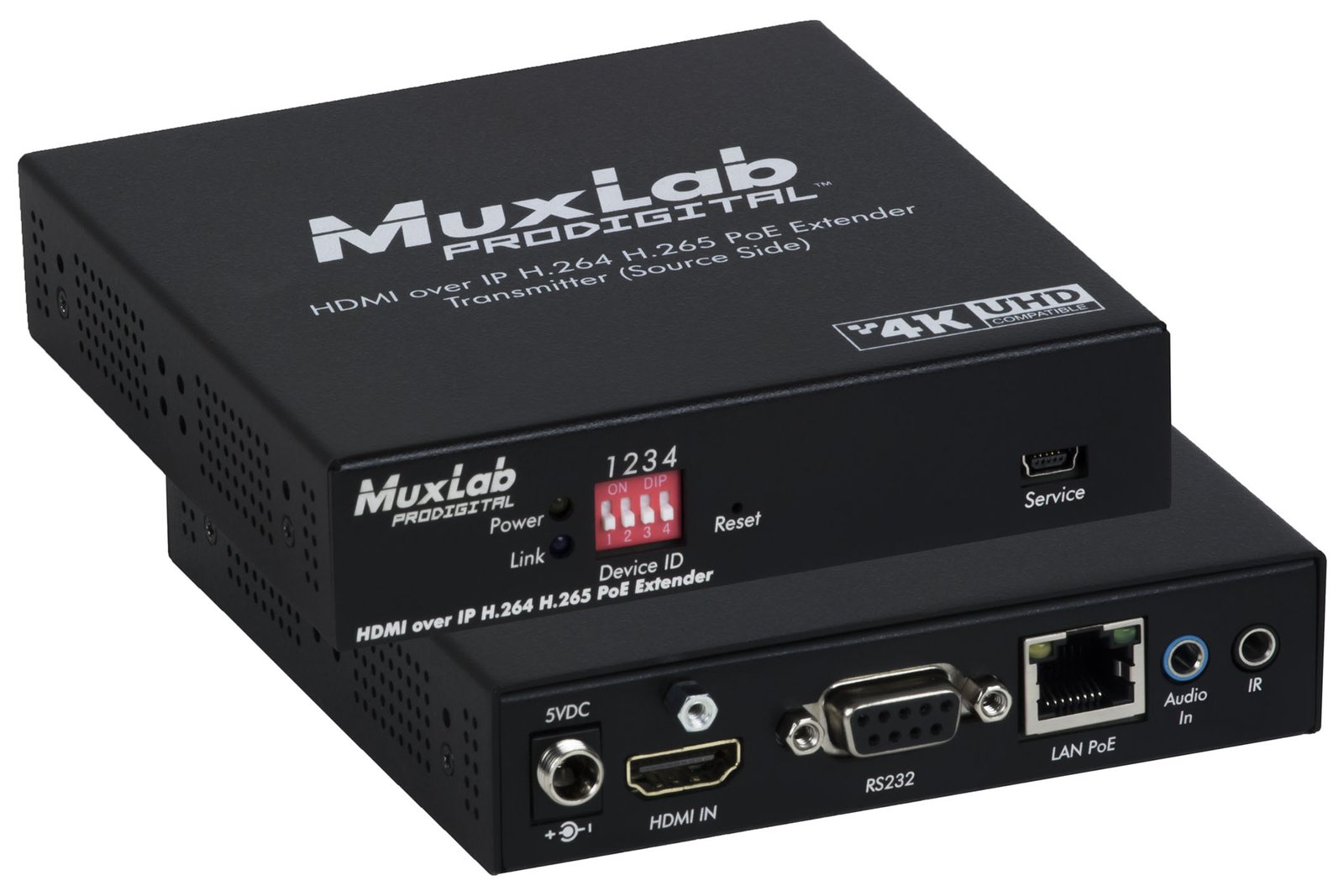

Transmisor HDMI over IP H.264/H.265 PoE 4K/30
Transmisor HDMI over IP que extiende señales 4K@30Hz hasta 100 m vía Cat5e/6 con codecs H.264/H.265, latencia menor a 200 ms y alimentación PoE. Compatible con 500762-RX para video wall y multiview.
500763-TX | Instalación y conexión
HDMI 4K sobre red estándar.

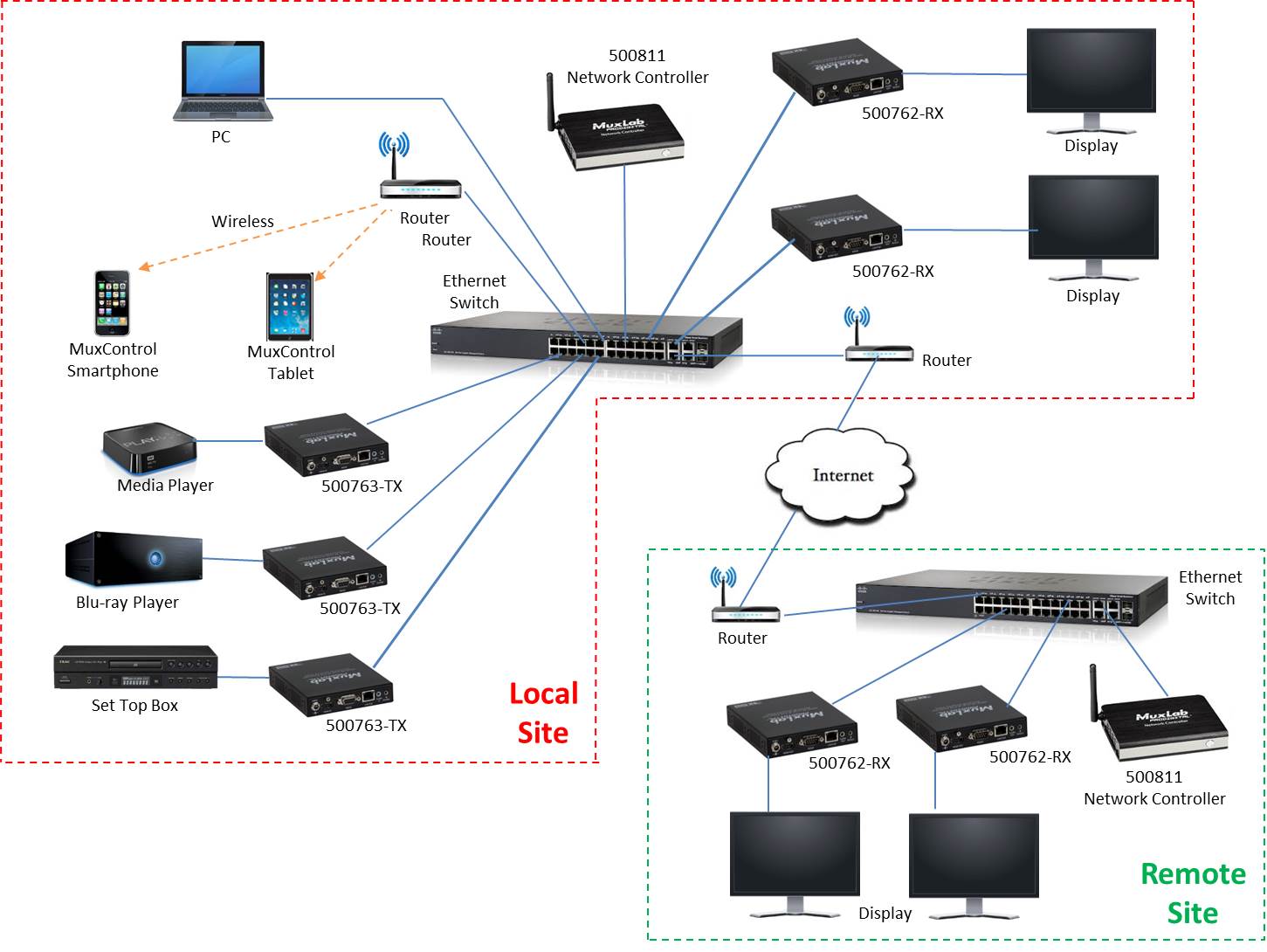

El 500763-TX codifica video HDMI 4K@30Hz y lo transmite sobre infraestructura Ethernet existente, permitiendo distribución masiva a múltiples receptores 500762-RX.
El transmisor requiere un switch Ethernet con PoE PSE. Para funciones avanzadas de matriz, video wall y multiview, gestione el sistema mediante el controlador de red MuxLab (500811 o 500812) o la aplicación smartphone.
Conecte la fuente HDMI (computador, reproductor 4K) al conector de entrada HDMI del transmisor con un cable HDMI adecuado.
Conecte un cable Cat5e o Cat6 desde el puerto RJ-45 del transmisor al switch Ethernet PoE. El transmisor se alimentará automáticamente.
Repita los pasos anteriores para cada receptor 500762-RX que desee conectar al sistema, asignando cada uno a la fuente correspondiente.
Configure el sistema desde la interfaz web del controlador de red o desde la aplicación MuxLab en smartphone/tablet para asignar fuentes y destinos.
Para control remoto, conecte los cables RS232 o IR al transmisor para controlar los equipos fuente desde los puntos receptores remotamente.
Protocolos RTSP, RTMP, HLS, FLV, TS y Multicast para distribución flexible.
Soporta cientos de transmisores y receptores según el ancho de banda de red disponible.
Soporte de contenido protegido con HDCP para fuentes y plataformas digitales.
Incrustación y extracción de audio de 2 canales en el stream de red.
500763-TX | Especificaciones técnicas
Streaming flexible sobre IP.
- Multicast
- RTSP
- RTMP
- HLS
- FLV
- TS (Transport Stream)
- Punto a punto
- Punto a multipunto
- Multipunto a multipunto
- LAN, WiFi e Internet
Salas de clases, sistemas de señalización digital, salas de directorio, instalaciones médicas, distribución AV comercial y residencial.
| Especificaciones técnicas — MuxLab 500763-TX | |
|---|---|
| Modelo | HDMI over IP H.264/H.265 PoE Transmitter, 4K/30 |
| Fabricante | MuxLab |
| Resolución máxima | 4K @ 30Hz |
| Codec de video | H.264 / H.265 |
| Latencia | < 200 ms en modo H.265 de baja latencia |
| HDCP | Soportado |
| Audio | Incrustación/extracción de 2 canales |
| Cable de red | Cat5e/6 (cobre/UTP Ethernet) |
| Distancia máxima | 100 m (330 ft) |
| Protocolos | Multicast, RTSP, RTMP, HLS, FLV, TS |
| Control | RS232, IR direccional, USB |
| Alimentación | PoE vía switch PSE Ethernet |
| Gestión | Controlador de red MuxLab (500811) · App smartphone/tablet |
| Receptor compatible | 500762-RX |
| Dimensiones | 20,50 × 15,00 × 5,50 cm |
| Peso | 0,413 kg |
