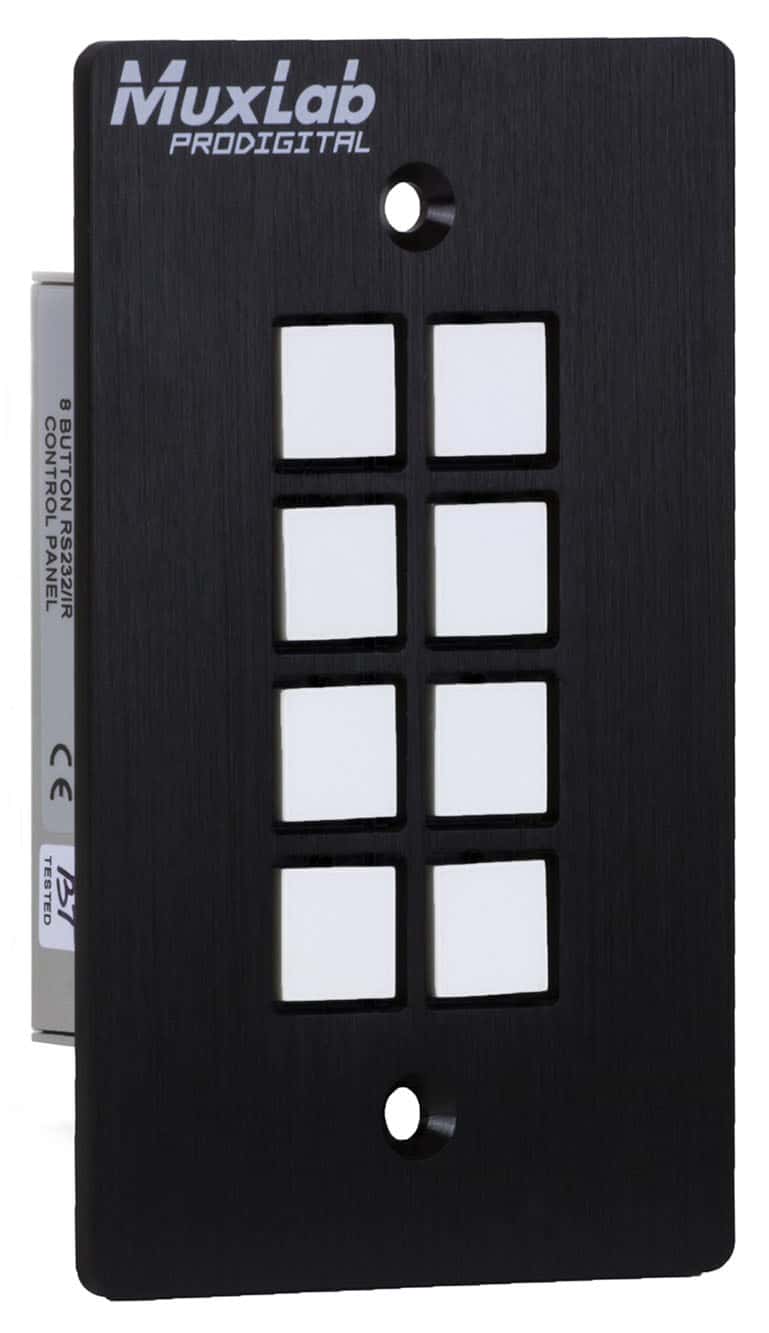

Control programable de 8 botones con PoE
Panel de control montable en pared o escritorio para sistemas MuxLab AV over IP y dispositivos de terceros. Ocho botones retroiluminados personalizables con control vía TCP/IP, Telnet, RS-232, IR y relé.
500816-IP-V2 | Instalación y uso
Control AV centralizado.
Integre proyectores, pantallas y fuentes AV mediante un panel de botones intuitivo, programable desde cualquier navegador web.
Conecte el panel a un switch con capacidad PoE para alimentación sin fuente adicional. Use un cable Cat5e o superior para garantizar alimentación y datos confiables.
El MuxLab 500816-IP-V2 permite controlar proyectores, pantallas y equipos AV de terceros desde un único panel de botones, ideal para salas de conferencia, aulas y espacios de control.

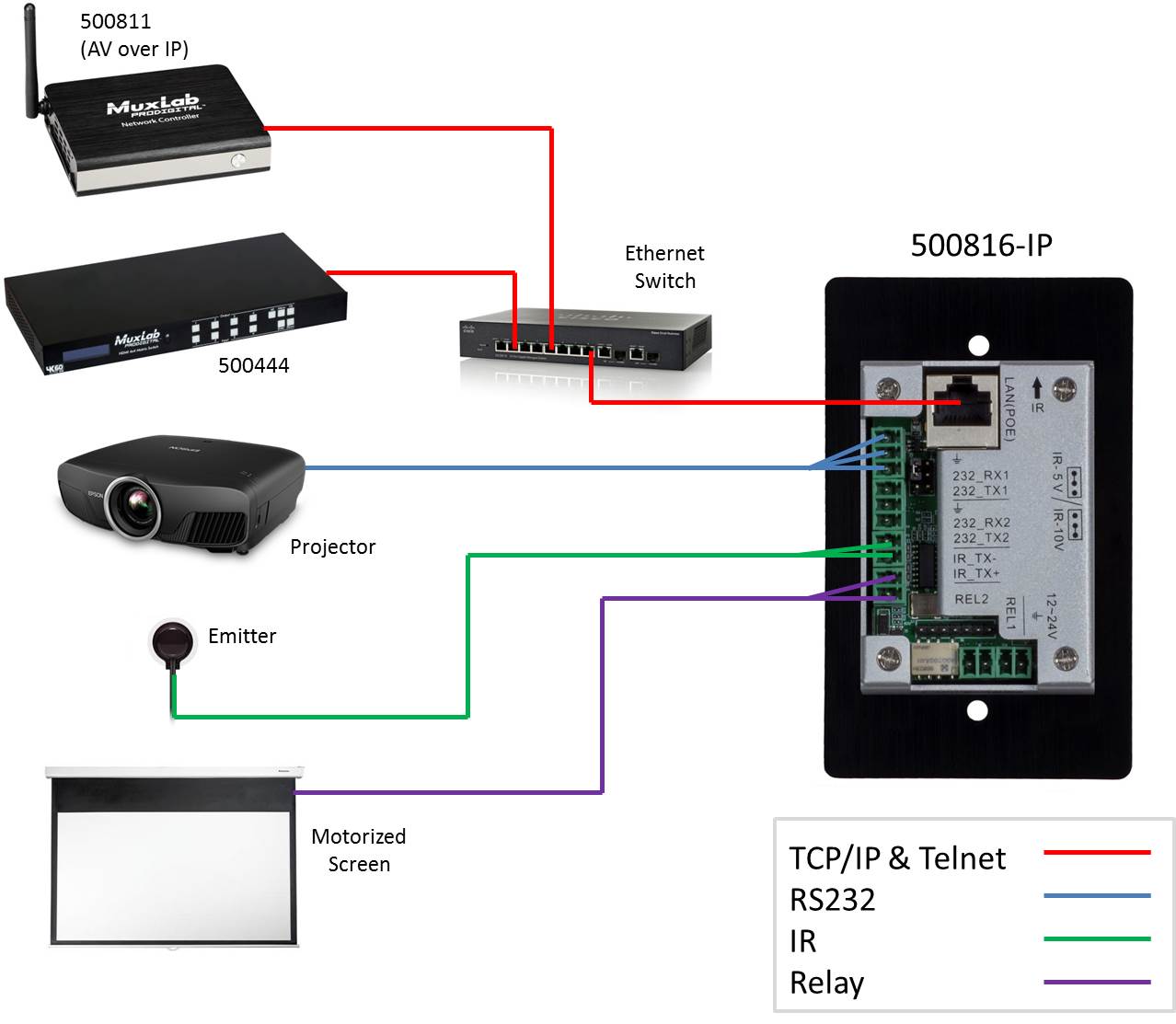

Conecte el panel a la red mediante un cable Cat5e/6 en el puerto Ethernet. Si el switch es PoE, el panel se alimentará automáticamente sin fuente adicional.
Acceda a la interfaz web del panel desde un navegador ingresando la dirección IP asignada. Configure los 8 botones con los comandos y protocolos requeridos (TCP/IP, Telnet, RS-232, IR o Relé).
Conecte los periféricos AV a los puertos RS-232, IR o Relé según la instalación. Los puertos RS-232 permiten control serie de proyectores y pantallas.
Personalice las etiquetas de los botones e instale el panel en la pared o sobre el escritorio usando los accesorios de montaje incluidos. Verifique el funcionamiento de cada botón.
Retroiluminados con etiquetas personalizables para identificación rápida de funciones.
Control vía TCP/IP, Telnet, RS-232, Infrarrojo y Relé desde un único panel.
Capacidad de aprender comandos infrarrojos desde controles remotos existentes.
Programación y administración completa desde interfaz basada en navegador.
Actualizaciones de firmware disponibles vía interfaz web sin herramientas adicionales.
Compatible con sistemas MuxLab AV over IP, Matrix Switches y dispositivos AV de terceros.
500816-IP-V2 | Especificaciones técnicas
Instalaciones AV profesionales.
- Control de sistemas AV over IP
- Salas de conferencias y presentaciones
- Aulas y espacios educativos
- Salas de control y monitoreo
- Integración con proyectores y pantallas
- Control de dispositivos vía RS-232, IR y TCP/IP
- TCP/IP y Telnet: Control de red sobre Ethernet
- RS-232: Control serie (2 puertos)
- Infrarrojo: Emisión y aprendizaje IR
- Relé: Control de equipos mediante relé (2 puertos)
| Especificaciones técnicas — MuxLab 500816-IP-V2 | |
|---|---|
| Modelo | 8 Button IP PoE Control Panel |
| Fabricante | MuxLab |
| Botones | 8 botones individualmente programables, retroiluminados, con etiquetas personalizables |
| Puerto Ethernet | 1× Ethernet (TCP/IP y Telnet) |
| Puertos RS-232 | 2× RS-232 |
| Puerto infrarrojo | 1× IR con capacidad de aprendizaje |
| Puertos de relé | 2× Relé |
| Protocolos de control | TCP/IP, Telnet, RS-232, Infrarrojo, Relé |
| Configuración | Interfaz web basada en navegador |
| Alimentación | PoE (Power over Ethernet) |
| Firmware | Actualizable vía interfaz web |
| Montaje | Pared o escritorio |
| Dimensiones | 24,0 × 18,0 × 7,5 cm |
| Peso | 0,47 kg |
